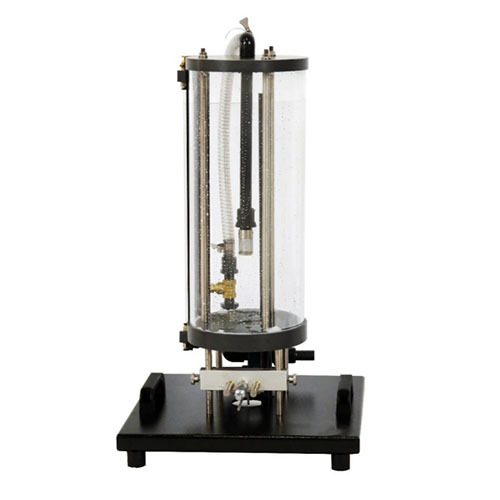

SMTFH4 Thiết bị giảng dạy đồng hồ bấm giờ để nghiên cứu dòng chảy qua một lỗ Thiết bị đào tạo kỹ thuật chất lỏng Thiết bị đào tạo nghề Thiết bị giáo dục1. Giới thiệu sản phẩm
1.1 Mô tả sản phẩm
Trong điều kiện dòng chảy trong đường ống, người ta quan tâm nhiều hơn đến tổn thất dòng chảy hơn là sức cản dòng chảy. Mặc dù trong nhiều trường hợp, sức cản lớn đồng nghĩa với tổn thất lớn, nhưng vì chúng tương ứng với sự thay đổi của động lượng và năng lượng, nên bản chất của chúng khác nhau.
Chất lỏng tạo ra cả tổn thất động lượng và tổn thất năng lượng trong lớp biên, và xu hướng thay đổi của sức cản và tổn thất là nhất quán. Tuy nhiên, đối với vùng dòng chảy ngược, tổn thất động lượng ở cạnh sau của vật thể và ở một khoảng cách nhất định phía sau nó về cơ bản là giống nhau, nhưng tổn thất năng lượng lại khá khác nhau. Nói cách khác, chất lỏng chỉ tạo ra sức cản trên bề mặt tiếp xúc với vật thể, và một khi nó rời khỏi vật thể, nó sẽ không còn tạo ra sức cản nữa. Tuy nhiên, tổn thất vận tốc trong vùng dòng chảy ngược sẽ tiếp tục cắt xuống hạ lưu và tiếp tục tạo ra tổn thất dòng chảy.
Do đó, việc nghiên cứu tổn thất dòng chảy là rất cần thiết. Để tạo điều kiện cho việc nghiên cứu trực quan hơn về tổn thất dòng chảy, chúng tôi đã chế tạo một thiết bị học tập chuyên nghiệp có thể giúp chúng ta hiểu và tìm hiểu về tổn thất dòng chảy.
2. Thông số kỹ thuật
2.1 Thông số kỹ thuật
Thông số bể chứa nước thí nghiệm:
Thể tích nước: khoảng 13 L
Chiều cao tràn: 400 mm
Lưu lượng tối đa: 14 L/phút
Thông số đồng hồ đo chênh áp ống đôi:
Phạm vi đo: 0...390 mm
Thông số thang đo micromet:
Phạm vi đo: 0...10 mm
2.2 Kích thước và trọng lượng
Kích thước: 400mmx400mmx725mm
Trọng lượng: 12kg
3. Linh kiện sản phẩm
3.1 Linh kiện chính của sản phẩm
Tên sản phẩm
1 Van xả
2 Đồng hồ đo chênh áp hai ống
3 Ống tràn
4 Thang đo mực nước
5 Giỏ cân bằng nước đầu vào
6 Đầu nối xả
7 Cổng tràn
8 Tay cầm
9 Thang đo dịch chuyển phần nghìn
10 Ống Pitot
3.2 Phụ kiện sản phẩm
Tên sản phẩm
1 Đồng hồ bấm giờ
2 Khí quản
4. Danh sách thí nghiệm giảng dạy sản phẩm
(1) Xác định lưu lượng tại các đầu xả khác nhau
(2) Nghiên cứu liên quan về dòng chảy ra của tia phun (đường kính, vận tốc) tại đầu ra của thiết bị
