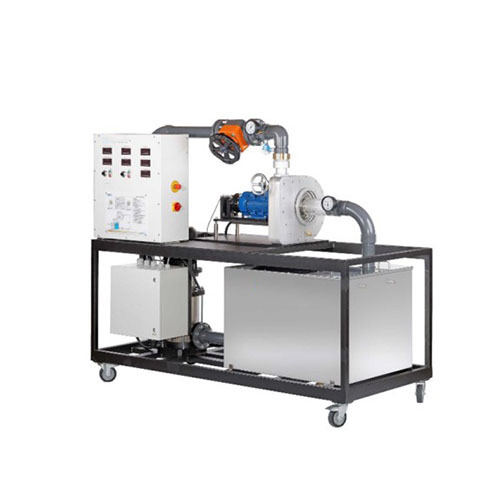

SMTF1037 Hệ thống đào tạo tuabin hành động Chất lỏng Thiết bị đào tạo kỹ thuật Thiết bị giáo dục Thiết bị đào tạo nghềHệ thống cần đáp ứng các mục tiêu đào tạo sau:
Nghiên cứu các thí nghiệm cơ bản trên bơm ly tâm
Xác định các đường cong tuabin điển hình
Khảo sát các đường cong hiệu suất ở các tốc độ tuabin khác nhau
Nghiên cứu hiệu suất
Nghiên cứu nguyên lý hoạt động của tuabin hành động
Đường cong đặc tính ở cột áp không đổi
Làm quen với mối quan hệ giữa mô-men xoắn và tốc độ
Nghiên cứu về sự phụ thuộc của hiệu suất vào tốc độ
Nghiên cứu về sự phụ thuộc của lưu lượng vào tốc độ
Nghiên cứu về sự phụ thuộc của công suất thủy lực và công suất cơ học vào tốc độ
Đánh giá các giá trị đo lường và đặc tính dựa trên lý thuyết
Nghiên cứu hành vi tải cục bộ khi điều khiển số lượng vòi phun so với điều khiển bướm ga
Hệ thống bao gồm:
1. Bộ phận cơ sở cho Tổ máy Tua bin Hành động
Yêu cầu thông số kỹ thuật tối thiểu (tương đương hoặc tốt hơn):
Tốc độ bơm thay đổi thông qua bộ biến tần
Cảm biến đo lưu lượng và áp suất
Không yêu cầu thiết bị bổ sung với hệ thống dây dẫn dễ xảy ra lỗi
Thiết bị đo lường tích hợp vi xử lý
Hiển thị và đánh giá các giá trị đo được cũng như vận hành thiết bị thông qua phần mềm
Bơm có công suất tiêu thụ 0,66KW, cột áp tối thiểu 35m
Bình chứa nước trong suốt 15L
Phạm vi đo lưu lượng: 4 đến 50 L/phút
Phạm vi đo áp suất: -1 đến 5 bar
Bộ thu thập dữ liệu với phần mềm có chức năng điều khiển
Giao diện USB
Máy tính cá nhân Core i7, DVD+/-RW, RAM 8GB, Ổ cứng 1TB, Chuột quang, Bàn phím đa phương tiện, Màn hình LED (21")
2. Tổ máy Tua bin Hành động
Yêu cầu thông số kỹ thuật tối thiểu (tương đương hoặc tốt hơn):
Vỏ trong suốt
Bộ phân phối với 4 vòi phun
Vòi phun chủ động có thể điều chỉnh bằng van
Không mài mòn và Phanh dòng điện xoáy có thể điều chỉnh theo tải tuabin
Tua bin có công suất đầu ra: 28W tại 3580 vòng/phút và đường kính rotor: 50mm
Cảm biến lực với dải đo mô-men xoắn: 0 đến 0,5Nm
Cảm biến tốc độ quang học với dải đo tốc độ: 0 đến 8900 vòng/phút
