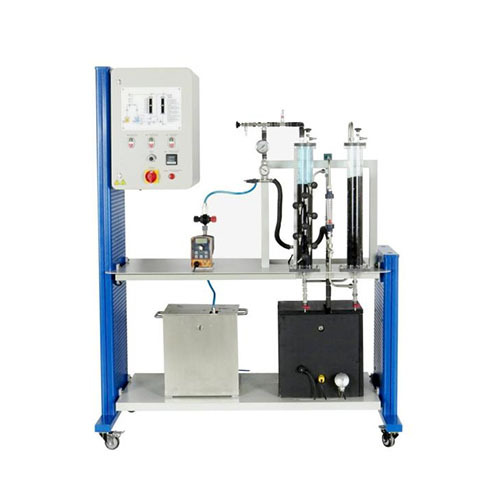

SMTFCE 583 Thiết bị đào tạo kỹ thuật chất lỏng hấp phụ Thiết bị giáo dục Thiết bị đào tạo nghề1. Giới thiệu thiết bị
1.1 Tổng quan
Quá trình hấp phụ SMTFCE 583 chủ yếu kiểm tra việc loại bỏ các chất hòa tan bằng phương pháp hấp phụ, bao gồm:
(1) Bật bơm tuần hoàn và sử dụng bơm tuần hoàn để vận chuyển nước từ bể chứa nước đã xử lý đến một vòng tuần hoàn có hai bộ hấp phụ chứa đầy than hoạt tính;
(2) Bật bơm định lượng (hoặc bật bơm tuần hoàn cùng lúc) và sử dụng bơm định lượng để thêm dung dịch hấp phụ đậm đặc vào dòng nước để trộn đều;
(3) Nước thô hỗn hợp đi vào bộ hấp phụ và chảy qua lớp cố định than hoạt tính, và chất hấp phụ được hấp phụ trên than hoạt tính;
(4) Nước đã xử lý sau đó chảy qua bộ hấp phụ an toàn và trở về bể chứa nước đã xử lý.
(5) Để loại bỏ chất hấp phụ còn sót lại trong nước, hãy bật lại bơm tuần hoàn (nếu đã bật ở bước đầu tiên thì không cần bật lại), đưa nước đã xử lý trở lại đường cấp của bộ hấp phụ đầu tiên, sau đó thêm dung dịch hấp phụ cô đặc một lần nữa và tuần hoàn qua lại;
(6) Nước đã xử lý bằng bộ hấp phụ có thể được thu vào cốc thủy tinh để quan sát;
(7) Hiệu quả hấp phụ có thể được quan sát bằng cách điều chỉnh các thông số như nhiệt độ, thời gian tiếp xúc giữa chất hấp phụ và nước, và nồng độ chất hấp phụ.
1.2 Đặc điểm
1. Thiết bị có bố cục hợp lý, hình thức đẹp, cấu trúc rõ ràng và cảm giác tổng thể mạnh mẽ.
2. Có hệ thống bảo vệ an toàn tốt.
3. Thiết bị sử dụng kết cấu khung kim loại tấm và được trang bị bánh xe vạn năng ở phía dưới, linh hoạt khi di chuyển và có thể điều chỉnh riêng biệt theo điều kiện mặt đất.
4. Thiết bị có thể được sử dụng để nghiên cứu ảnh hưởng của nồng độ, lưu lượng, nhiệt độ và thời gian đến hiệu quả hấp phụ.
2. Thông số kỹ thuật
Nguồn điện: AC220±10%, 50Hz một pha
Trọng lượng: khoảng 273kg
Kích thước: khoảng 1610mm*870mm*2170mm
Nhiệt độ môi trường: 5℃～40℃
Độ ẩm tương đối: <75% (25℃)
3. Danh sách linh kiện và giới thiệu chi tiết
3.1 Bộ phận chính
Tên gọi
1 Bồn chứa dung dịch hấp phụ
2 Bồn chứa nước xử lý
3 Đồng hồ đo mức chất lỏng
4 Bộ gia nhiệt
5 Cảm biến nhiệt độ
6 Đồng hồ đo lưu lượng
7 Bộ hấp phụ an toàn
8 Bộ hấp phụ
9 Đồng hồ đo áp suất
10 Nhiệt kế
11 Bơm tuần hoàn
12 Bơm định lượng
13 Tủ phân phối
3.2 Thiết bị đóng cắt
Tên gọi
1 Khóa cửa
2 Sơ đồ nguyên lý
3 Công tắc bơm định lượng (lên để mở, xuống để đóng)
4 Công tắc bơm tuần hoàn (lên để mở, xuống để đóng)
5 Công tắc bộ gia nhiệt (lên để mở, xuống để đóng)
6 Núm điều chỉnh tốc độ bơm tuần hoàn
7 Màn hình hiển thị nhiệt độ
8 Công tắc nguồn chính
9 Đèn báo mức chất lỏng
3.3 Cấu trúc bên trong tủ phân phối
Tên gọi
1 Bộ bảo vệ rò rỉ
2 Máy biến áp
3 Công tắc AC
4 Rơ le bán dẫn điều chỉnh điện áp
5 Bộ điều chỉnh tốc độ động cơ
6 Công tắc
7 Núm điều chỉnh tốc độ bơm tuần hoàn
8 Màn hình hiển thị nhiệt độ
9 Công tắc nguồn chính
10 Đèn báo mức chất lỏng
4. Danh sách thí nghiệm
Thí nghiệm 1: Thí nghiệm giới thiệu hấp phụ
Thí nghiệm 2: Thí nghiệm ghi lại đường cong nồng độ
Thí nghiệm 3: Thí nghiệm ghi lại đường cong đột phá và dự đoán đường cong đột phá
Thí nghiệm 4: Thí nghiệm mối quan hệ giữa đường cong nồng độ và đường cong đột phá
Thí nghiệm 5: Thí nghiệm xác định vùng truyền khối
Thí nghiệm 6: Thí nghiệm hiệu suất hấp phụ
Thí nghiệm 7: Thí nghiệm cân bằng khối lượng hấp phụ
Thí nghiệm 8: Thí nghiệm mở rộng kết quả lên quy mô công nghiệp
Thí nghiệm 9: Ảnh hưởng của thời gian tiếp xúc đến thí nghiệm hấp phụ
Thí nghiệm 10: Ảnh hưởng của nhiệt độ đến thí nghiệm hấp phụ
Thí nghiệm 11: Ảnh hưởng của chế độ vận hành đến thí nghiệm hấp phụ
