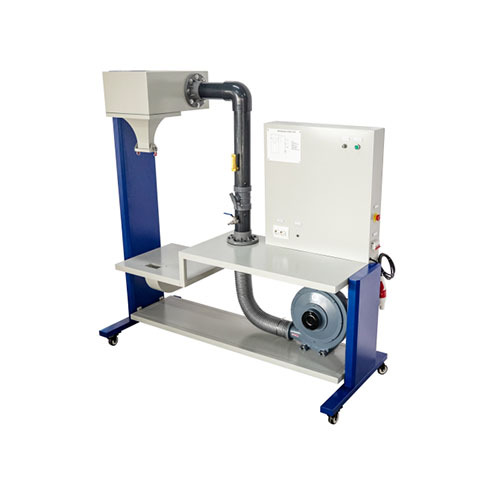

SMTF1049 Thiết bị đào tạo kỹ thuật khí động học chính Thiết bị giáo dục Thiết bị giảng dạy1. Giới thiệu thiết bị
1.1 Tổng quan
Khí động học là một nhánh của cơ học chất lưu, nghiên cứu các đặc tính lực của máy bay hoặc các vật thể khác chuyển động tương đối với không khí hoặc các loại khí khác, các mô hình dòng chảy của khí và các thay đổi vật lý và hóa học đi kèm.
Có hai phương pháp phân loại chính cho khí động học. Một là dựa trên phạm vi tốc độ chuyển động của chất lưu hoặc tốc độ bay của máy bay. Khí động học có thể được chia thành khí động học tốc độ thấp và khí động học tốc độ cao. Thông thường, tốc độ 400 km/h (giá trị này gần với giá trị 1Atm trên mặt đất và 0,3Ma ở 288,15K) được sử dụng làm ranh giới phân chia. Trong khí động học tốc độ thấp, môi trường khí có thể được coi là không nén được, và dòng chảy tương ứng được gọi là dòng chảy không nén được. Phương pháp còn lại dựa trên việc có cần xem xét độ nhớt của môi trường khí trong dòng chảy hay không. Khí động học có thể được chia thành khí động học lý tưởng (hay động lực học khí lý tưởng) và khí động học nhớt.
Thiết bị tổng thể khí động học là thiết bị có thể trình bày các lý thuyết và hiện tượng chính trong khí động học, giúp sinh viên hoặc các chuyên gia khác hiểu rõ hơn về một số lý thuyết thực nghiệm trong khí động học. Thiết bị chủ yếu bao gồm một thân máy chính và nhiều mô-đun thực nghiệm, cung cấp các bài trình diễn thực nghiệm phong phú.
1.2 Tính năng
(1) Thiết kế điện an toàn hơn, thiết bị có hiệu suất nối đất tuyệt vời và đáng tin cậy.
(2) Áp dụng sơ đồ thiết kế điện tích hợp. Thiết bị điều khiển điện và thiết bị thực nghiệm được lắp đặt cùng nhau, giúp giảm đáng kể kích thước và độ an toàn của thiết bị thực nghiệm. Sơ đồ thiết kế này cho phép thiết bị thực nghiệm thoát khỏi những hạn chế của địa điểm môi trường.
(3) Thiết bị cung cấp nhiều mô-đun thực nghiệm đa dạng, và các thí nghiệm có thể thực hiện ngày càng phong phú.
(4) Sử dụng vật liệu chống ăn mòn và bền hơn, thiết bị có độ an toàn cao hơn và tuổi thọ dài hơn.
2. Thông số kỹ thuật
Nguồn điện đầu vào: AC220V một pha, 50Hz
Kích thước: 1960*870*2120
Trọng lượng: 272kg
Điều kiện hoạt động: nhiệt độ môi trường -10℃～+40℃; độ ẩm tương đối <85% (25℃)
3. Danh sách linh kiện và giới thiệu chi tiết
3.1 Linh kiện chính
STT Tên
1 Quạt
2 Hộp điện
3 Nhiệt kế
4 Lỗ đo
5 Van lưu lượng khí
6 Van chống tràn
7 Khóa
8 Đầu nối khởi động chất lỏng của mô-đun thí nghiệm
9 Đầu nối hồi khí
3.2 Linh kiện hộp nguồn
STT Tên
1 Núm điều chỉnh tốc độ quạt
2 Công tắc khởi động quạt
3 Công tắc dừng khẩn cấp
4 Giắc cắm mở rộng
5 Cầu dao
6 Ổ cắm máy tạo khói
3.3 Danh sách cấu hình thiết bị
STT Tên Số lượng
Linh kiện 1 Quạt 1
Linh kiện 2 Mô-đun thí nghiệm trực quan hóa chất lỏng 1
Linh kiện 3 Thí nghiệm Nguyên lý Bernoulli Mô-đun 1
Linh kiện 4 Thí nghiệm Hiệu ứng Coanda Mô-đun 1
Linh kiện 5 Mô-đun thí nghiệm đo độ dày lớp biên vận tốc 1
Linh kiện 6 Mô-đun thí nghiệm Tổn thất điện trở dòng chảy (có cánh máy bay) 1
Linh kiện 7 Mô-đun thí nghiệm Tổn thất áp suất cục bộ 1
Linh kiện 8 Đồng hồ đo chênh lệch áp suất cột thủy lực nhiều ống 1
Linh kiện 9 Bộ dụng cụ thí nghiệm hình trụ 1
Linh kiện 10 Bộ dụng cụ thí nghiệm hẹp 1
Linh kiện 11 Nhiệt kế 1
Linh kiện 12 cầu dao 1
Thành phần 13 Công tắc dừng khẩn cấp 1
3.4 Phụ kiện
Số lượng
1 Dầu khói 2
2 Kim phun dầu 1
3 Máy tạo khói 1
4 Mực xanh 1
5 Bộ lục giác 1
6 Phích cắm công nghiệp 1
7 Khí quản 100
4. Danh sách thí nghiệm
Thí nghiệm 1: Tìm hiểu nguyên lý điều khiển điện của thiết bị chính khí động học
Thí nghiệm 2: Thí nghiệm trực quan hóa dòng chảy, minh họa thiết bị chính khí động học
Thí nghiệm 3: Trình diễn thiết bị chính khí động học để đo vận tốc, thí nghiệm độ dày lớp biên
Thí nghiệm 4: Trình diễn thí nghiệm tổn thất sức cản dòng chảy của thiết bị chính khí động học
Thí nghiệm 5: Thí nghiệm chứng minh tổn thất áp suất cục bộ của thiết bị chính khí động học
Thí nghiệm 6: Thí nghiệm dòng chảy tự do, minh họa thiết bị chính khí động học
Thí nghiệm 7: Trình diễn thí nghiệm hiệu ứng Coanda của thiết bị chính khí động học
Thí nghiệm 8: Trình diễn thí nghiệm nguyên lý Bernoulli của thiết bị chính khí động học
