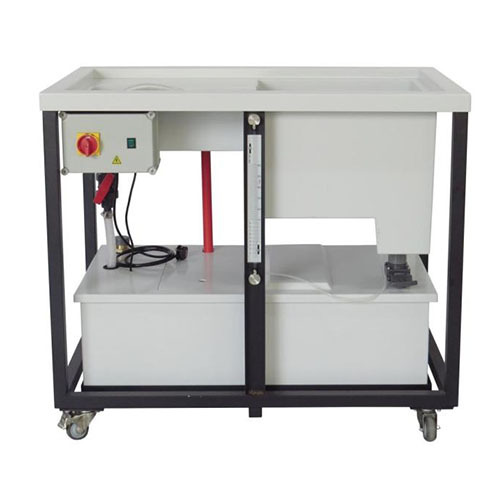

SMTFHM 150A Mô-đun cơ bản cho các thí nghiệm về cơ học chất lỏng, thiết bị đào tạo kỹ thuật chất lỏng, thiết bị giảng dạy, thiết bị thuyết trình.1. Giới thiệu thiết bị
1.1 Tổng quan
Bàn thử thủy lực cơ bản SMTFHM 150A và các mô-đun phụ trợ khác nhau tạo thành một thiết bị phòng thí nghiệm toàn diện, cho phép thực hiện các thí nghiệm cơ học chất lỏng chi tiết.
Bàn thử thủy lực cung cấp chức năng bơm cơ bản và đo thể tích nguồn nước, từ đó thực hiện tất cả các phụ kiện và thí nghiệm bổ sung.
Bàn thử thủy lực cơ bản SMTFHM 150A được sử dụng cho mục đích giáo dục, đào tạo và nghiên cứu. Nó không được thiết kế để sử dụng trong công nghiệp.
1.2 Đặc điểm
Bề mặt làm việc của thiết bị được làm bằng sợi thủy tinh và được đúc để tạo ra một khu vực lõm để gắn các thí nghiệm. Có một bể chứa tràn tích hợp, cũng như một bể đo thể tích.
Bể đo được chia thành các bậc để đo chính xác lưu lượng cao và thấp. Một chỉ báo mức giúp dễ dàng đọc lưu lượng.
Bể đo thoát nước qua một van vào một bể chứa bằng sợi thủy tinh. Có một ống tràn.
Một động cơ điện dẫn động một máy bơm chìm cung cấp nước đến các đầu ra trên bề mặt làm việc để kết nối với các thí nghiệm riêng lẻ. Các vật liệu được sử dụng trong việc chế tạo bệ thử nghiệm và các mô-đun của nó đã được lựa chọn cẩn thận để giảm thiểu các vấn đề ăn mòn.
Toàn bộ thiết bị là dạng khép kín và có thể tháo rời.
Đối với các phép đo thể tích nhỏ, hãy sử dụng cốc đong 2 lít.
2. Thông số kỹ thuật
Trọng lượng: 125kg
Kích thước: 1220mm x 760mm x 1200mm
Bơm: Chiều cao cột nước: H = 11 mét
Lưu lượng: Q = 230 l/phút
Nguồn điện: 230V, ~ 50Hz; 0,55kw
Bể chứa: 180 lít
Bể đo thể tích: Lưu lượng cao: 40 lít
Lưu lượng thấp: 10 lít
Cốc đong: 2 lít
Đồng hồ bấm giờ: 1/100 giây
3. Danh sách các bộ phận chính của sản phẩm
STT Tên Số lượng Tên
1 Công tắc điều khiển bơm nước 7 Bảng lắp đặt phụ kiện thí nghiệm
2 Công tắc tải 8 Bộ chỉ thị mức nước trực quan
3 Van điều chỉnh lưu lượng 9 Ống thoát nước thải
4 Ống tràn
5 Ống dẫn nước
6 Bồn chứa nước
4. Hoàn thành danh sách thí nghiệm
Thiết bị này là thiết bị dùng để tiến hành các thí nghiệm về chất lỏng. Nó chỉ cung cấp một không gian thí nghiệm phù hợp cho các thí nghiệm về chất lỏng. Các thí nghiệm chất lỏng cụ thể cần được thực hiện bằng các mô-đun thí nghiệm. Đối với các thí nghiệm cụ thể, vui lòng tham khảo hướng dẫn giới thiệu mô-đun thí nghiệm tương ứng. Sách hướng dẫn này chỉ cung cấp những kiến thức cơ bản về chất lỏng. Vận hành cơ bản của mô-đun thí nghiệm.
Thí nghiệm 1 với mô-đun thí nghiệm áp suất thủy tĩnh chất lỏng
Thí nghiệm 2 với mô-đun thí nghiệm nguyên lý Bernoulli
Thí nghiệm 3 với mô-đun thí nghiệm dòng chảy ngang từ bể chứa
Thí nghiệm 4 với mô-đun thí nghiệm tổn thất trong hệ thống đường ống
Thí nghiệm 5 với mô-đun thí nghiệm dòng chảy thẳng đứng từ bể chứa
Thí nghiệm 6 với mô-đun thí nghiệm phương pháp đo lưu lượng
Thí nghiệm 7 với mô-đun thí nghiệm Osborne Reynolds
