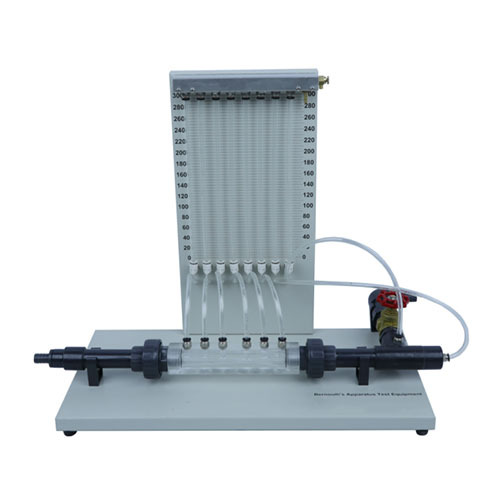

SMTF1054 Thiết bị Bernoulli Thiết bị kiểm tra Kỹ thuật chất lỏng Thiết bị đào tạo Thiết bị giáo dục Thiết bị giảng dạy1. Giới thiệu thiết bị
1.1 Tổng quan
Đồng hồ đo Venturi là một thiết bị điển hình được sử dụng trong toàn ngành công nghiệp. Tuy nhiên, nó có nhiều lỗ áp suất hơn, được kết nối với đồng hồ đo áp suất nước, cho phép nghiên cứu đầy đủ sự phân bố áp suất dọc theo các kênh hội tụ-phân kỳ. Thiết bị này được sử dụng với bàn thủy lực trọng lực hoặc thể tích. Vì các bàn này đo lưu lượng tuyệt đối, sinh viên có thể tìm thấy các hệ số của đồng hồ đo lưu lượng Venturi trong các điều kiện lưu lượng khác nhau. Thiết bị bao gồm một ống Venturi nằm ngang, van điều khiển lưu lượng hạ lưu và ống đồng hồ đo áp suất. Bảng đồng hồ đo áp suất giữ ống đồng hồ đo áp suất theo chiều thẳng đứng. Ống phân phối chung phía trên ống có van điều khiển áp suất khí. Đế có chân điều chỉnh được. Bảng đồng hồ đo áp suất có thang đo phía sau ống đồng hồ đo áp suất để đọc trực tiếp mực nước trong ống. Vật liệu nhựa và lớp hoàn thiện chống ăn mòn trên toàn bộ thiết bị giúp ngăn ngừa ăn mòn. Nước đi vào đồng hồ đo lưu lượng Venturi và van điều khiển lưu lượng của nó sẽ thiết lập lưu lượng. Van được đặt ở hạ lưu nên không gây ra bất kỳ nhiễu loạn nào ở thượng lưu. Để điều chỉnh mực nước cơ sở trong ống áp kế, học sinh kết nối một bơm tay (kèm theo) với van điều khiển áp suất không khí phía trên ống áp kế. Để tiến hành thí nghiệm, học sinh đã thiết lập và đo lưu lượng qua ống Venturi. Học sinh đo cột áp trên diện tích mặt cắt ngang của đoạn thượng lưu và cột áp trên họng. Học sinh cũng ghi lại sự phân bố áp suất dọc theo phần còn lại của đồng hồ đo. Sau đó, học sinh lặp lại quy trình, giảm dần lưu lượng và lấy các số đọc tương tự mỗi lần. Học sinh có thể so sánh phân bố áp suất lý tưởng với phân bố áp suất đo được và tính toán hệ số xả cho lưu lượng kế.
1.2 Tính năng
1. Đế sử dụng kết cấu khung kim loại tấm, bền và di động.
2. Các thành phần thiết bị được làm bằng ống PVC và thép không gỉ, và van bi được làm bằng lõi bi đồng nguyên chất.
2. Thông số kỹ thuật
Kích thước: 700mm*350mm*550mm
Trọng lượng: 25kg
Dải đo áp suất: 0-300mm
Số lượng ống đo áp suất: 8
Đường kính họng: 10.0mm
Đường kính đầu vào: 25.0mm
Độ côn đầu vào: 14°
Độ côn đầu ra: 21°
3. Danh sách linh kiện và giới thiệu chi tiết
3.1 Bộ phận chính:
Tên gọi
1 Ống thông hơi
2 Ống pitot
3 Thước đo lưới
4 Ống Venturi
5 Ống hút nước
6 Ống xả nước
7 Van bi
4. Danh sách thí nghiệm
Thí nghiệm 1: Thí nghiệm phương trình Bernoulli
Thí nghiệm 2: Thí nghiệm về kích thước ống Venturi và vị trí ống áp suất
Thí nghiệm 3: Hiệu ứng Venturi
Thí nghiệm 4: Kiểm chứng chất lỏng lý tưởng Bernoulli
