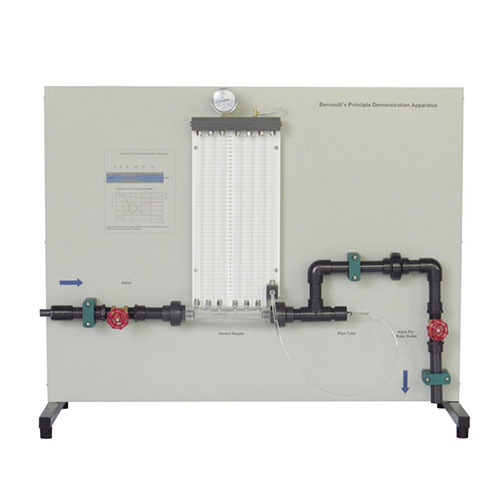

SMTF3109 Thiết bị trình diễn nguyên lý Bernoulli Thiết bị đào tạo kỹ thuật chất lỏng Thiết bị giáo dục Thiết bị giảng dạy1. Giới thiệu về thiết bị
1.1 Tổng quan
Trong xây dựng kỹ thuật, kiến thức liên quan đến cơ học chất lưu thường được tìm thấy và sử dụng. Trong lĩnh vực này, có một nguyên lý nổi tiếng, đó là nguyên lý Bernoulli. Nguyên lý Bernoulli là một nguyên lý cơ bản trong cơ học chất lưu. Nó được nhà vật lý chất lưu người Thụy Sĩ Daniel Bernoulli đề xuất vào năm 1726. Bản chất của nó là sự bảo toàn cơ năng của chất lưu lý tưởng. Trong điều kiện lý tưởng, tổng động năng, thế năng và thế năng áp suất của một đơn vị thể tích chất lưu tại bất kỳ tiết diện nào của cùng một ống dòng chảy là một hằng số. Suy luận nổi tiếng nhất của nó là: khi lưu lượng không đổi, lưu lượng càng lớn thì áp suất càng nhỏ. Áp suất thường được đề cập trong cơ học chất lưu thực chất là áp suất trên một đơn vị diện tích, chính là áp suất được đề cập trong vật lý thông thường.
SMTF3109 Dụng cụ trình diễn nguyên lý Bernoulli là một thiết bị giảng dạy được sử dụng để trình diễn trực quan hiện tượng nguyên lý Bernoulli và sử dụng thiết bị để đo lưu lượng. Thiết bị này chủ yếu dành cho sinh viên và nhân viên xã hội để cung cấp cho họ các bài trình diễn đào tạo giảng dạy.
1.2 Đặc điểm
(1) Cấu trúc của thiết bị thí nghiệm sử dụng vật liệu bền chắc và chống ăn mòn, đảm bảo độ bền và chắc chắn của thiết bị.
(2) Thiết bị thí nghiệm được thiết kế theo dạng mô-đun. Ưu điểm của thiết kế này là giúp người dùng hiểu rõ hơn về các nguyên lý và phương pháp thí nghiệm.
(3) Thiết bị thí nghiệm được trang bị mô-đun thí nghiệm trực quan, giúp người dùng quan sát tốt hơn các hiện tượng thí nghiệm.
(4) Thiết bị thí nghiệm được trang bị nhiều loại mô-đun đo lường khác nhau, đảm bảo độ chính xác cao của thí nghiệm.
2. Thông số kỹ thuật
Kích thước: 1100mm × 400mm × 900mm
Trọng lượng: 45KG
Điều kiện làm việc: Nhiệt độ môi trường -10℃～+40℃; độ ẩm tương đối < 85% (25℃)
3. Danh sách linh kiện và giới thiệu chi tiết
3.1 Linh kiện chính
STT Tên
1 Cổng nước vào
2 Van điều chỉnh lưu lượng nước vào
3 Đồng hồ đo chênh lệch áp suất đa ống
4 Đồng hồ đo chênh lệch áp suất ống Bourdon
5 Van xả
6 Ống Venturi
7 Ống Pitot điều chỉnh được
8 Van điều chỉnh lưu lượng xả
9 Cổng xả
10 Khung
3.2 Danh sách cấu hình thiết bị
STT Tên Số lượng
Linh kiện 1 Đồng hồ đo chênh lệch áp suất đa ống 1
Linh kiện 2 Đồng hồ đo chênh lệch áp suất ống Bourdon 1
Linh kiện 3 Van điều khiển lưu lượng 2
Linh kiện 4 Ống Venturi 1
Linh kiện 5 Ống Pitot điều chỉnh được 1
3.3 Giới thiệu về chức năng thành phần
4. Danh sách thí nghiệm
Thí nghiệm 1: Trình diễn thí nghiệm vận hành đường ống của thiết bị trình diễn nguyên lý Bernoulli SMTF3109
Thí nghiệm 2: Trình diễn quan sát hiện tượng nguyên lý Bernoulli bằng thiết bị trình diễn nguyên lý Bernoulli SMTF3109
Thí nghiệm 3: Trình diễn đo lưu lượng trong đường ống bằng thiết bị trình diễn nguyên lý Bernoulli SMTF3109
Thí nghiệm 4: Trình diễn đo phân bố áp suất tổng bên trong ống Venturi bằng ống Pitot điều chỉnh được
Thí nghiệm 5: Trình diễn nghiên cứu hệ số lưu lượng bằng ống Venturi
