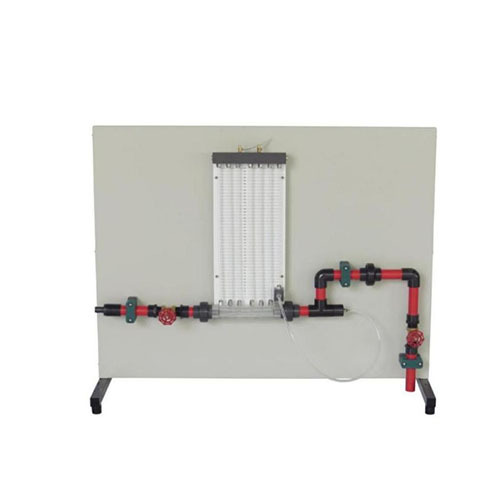

SMTFHM 150.07 Thiết bị trình diễn nguyên lý Bernoulli Thiết bị đào tạo kỹ thuật chất lỏng Thiết bị giáo dục Thiết bị giảng dạy1. Giới thiệu thiết bị
SMTFHM 150.07 là một thiết bị thí nghiệm được sử dụng để nghiên cứu định luật Bernoulli. Đối tượng đo là một ống Venturi với 6 điểm đo áp suất. 6 áp suất tĩnh này được hiển thị trên một bảng điều khiển thông qua 6 đồng hồ đo áp suất nước. Áp suất tổng cũng có thể được đo bằng một đầu dò di chuyển theo trục tại các vị trí khác nhau trong ống Venturi và được hiển thị trên một đồng hồ đo áp suất nước thứ hai. Đầu dò được bịt kín bằng vòng cao su nén để đảm bảo không bị rò rỉ trong quá trình đo.
Nước có thể được cung cấp bởi Mô-đun Cơ bản về Động lực học Chất lưu hoặc lấy trực tiếp từ nguồn cung cấp nước chính của phòng thí nghiệm. Có khả năng xây dựng một hệ thống tuần hoàn nước khép kín.
2. Thông số kỹ thuật
Áp kế nước 6 lần: Cột nước 300 mm
Áp kế ống áp suất tổng 1 lần: Cột nước 530 mm
Đường kính danh nghĩa của đồng hồ đo lưu lượng Venturi: 28,4 mm
Đường kính tối thiểu: 14 mm
Kích thước tổng thể (dài x rộng x cao): 1100 x 640 x 900 mm
Trọng lượng: 40 kg
3. Linh kiện
Tên
1 Bảng lắp ráp
6 Điểm đo
2 Đồng hồ đo áp suất nước đơn
7 Vòng cao su nén
3 Ống xả
8 Đầu nối ống, cổng cấp nước
4 Van phao đầu ra
9 Van bi đầu vào nước
5 Ống Venturi với 6 điểm đo
10 Đồng hồ đo áp suất nước sáu khớp nối
4. Danh sách thí nghiệm
Thí nghiệm 1: Chứng minh Định luật Bernoulli
Thí nghiệm 2: Đo áp suất ống Venturi
Thí nghiệm 3: Xác định hệ số lưu lượng K
