SMTFHM 380 Hiện tượng xâm thực trong bơm, Kỹ thuật chất lỏng, Thiết bị đào tạo, Thiết bị giáo dục, Thiết bị giảng dạyMô tả
Hình ảnh hóa hiệu ứng xâm thực trong một máy bơm trong suốt
Tốc độ bơm có thể điều chỉnh liên tục
Mạch nước kín
Một trong những nguyên nhân phổ biến nhất gây ra hiệu ứng xâm thực là các vật thể chuyển động nhanh trong nước, chẳng hạn như cánh quạt của máy bơm ly tâm. Nếu xâm thực xảy ra trên cánh quạt, ứng suất cơ học cao đôi khi dẫn đến sự tách rời hoặc biến dạng của các hạt khỏi bề mặt. Ngoài hình dạng cánh quạt, áp suất và nhiệt độ đầu vào cũng liên quan đến sự xuất hiện của xâm thực.

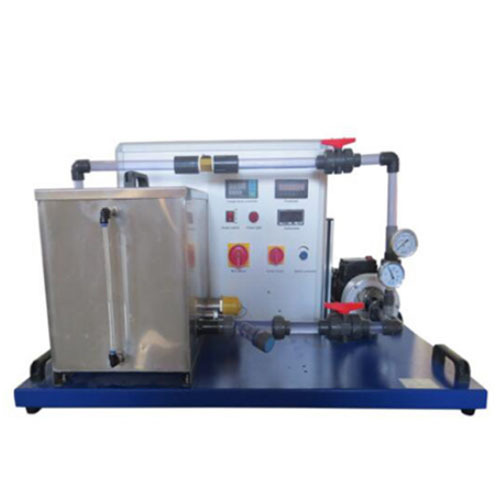

Thiết bị SMTFHM 380 có thể được sử dụng để minh họa hiệu ứng xâm thực trên cánh quạt của máy bơm ly tâm. Vỏ bơm
và ống ở phía đầu vào của bơm được làm bằng nhựa trong suốt để hình dung quá trình xâm thực. Có thể chụp được hình ảnh tuyệt vời của các bọt hơi bằng cách chụp ảnh với thời gian phơi sáng ngắn (đèn flash).
Để ảnh hưởng đến vận tốc dòng chảy tại các cánh quạt, tốc độ có thể được thay đổi trong phạm vi rộng thông qua bộ chuyển đổi tần số. Các van ở đầu vào và đầu ra của bơm cho phép điều chỉnh lưu lượng và áp suất cho phù hợp.
Áp suất ở phía đầu vào và đầu ra được hiển thị trên hai áp kế. Nhiệt độ nước trong bể, lưu lượng và tốc độ bơm cũng được hiển thị. Nhiệt độ nước có thể được điều khiển và bể được trang bị bộ gia nhiệt. Nước được làm mát thông qua nguồn cấp nước.
Mục tiêu học tập/thí nghiệm:
Sự hình thành hiện tượng xâm thực
Quan sát hiệu ứng xâm thực
Ảnh hưởng của tốc độ, áp suất đầu vào, lưu lượng và nhiệt độ đến hiện tượng xâm thực
Thông số kỹ thuật
[1] Hình ảnh hóa hiện tượng xâm thực trong bơm ly tâm
[2] Vỏ bơm và ống trong suốt ở phía đầu vào
[3] Cánh quạt hở để quan sát các cánh trong quá trình hoạt động
[4] Tốc độ bơm có thể điều chỉnh liên tục thông qua bộ biến tần
[5] Điều khiển nhiệt độ thông qua bộ gia nhiệt và làm mát bên ngoài thông qua cấp nước
[6] Đo lưu lượng bằng rotameter
[7] Hiển thị áp suất ở phía đầu vào và đầu ra của bơm thông qua áp kế
[8] Hiển thị kỹ thuật số tốc độ, nhiệt độ nước hồi và lưu lượng
[9] Mạch nước kín với bể chứa và hiển thị nhiệt độ
