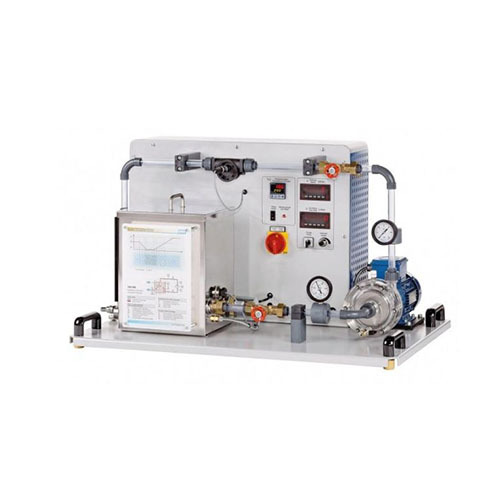

SMTF1031 Hệ thống đào tạo về hiện tượng sủi bọt trong máy bơm Thiết bị đào tạo kỹ thuật chất lỏng Thiết bị giáo dục Thiết bị đào tạo nghềHệ thống cần đáp ứng các mục tiêu đào tạo sau:
Hình dung hiệu ứng xâm thực trong bơm trong suốt
Nghiên cứu sự hình thành xâm thực
Làm quen với ảnh hưởng của xâm thực
Ảnh hưởng của tốc độ, áp suất đầu vào, lưu lượng và nhiệt độ lên xâm thực
Yêu cầu thông số kỹ thuật tối thiểu (tương đương hoặc cao hơn):
Cần bao gồm vỏ bơm và đường ống trong suốt ở phía đầu vào
Mở cánh bơm để quan sát cánh quạt trong quá trình vận hành
Điều chỉnh tốc độ bơm bằng biến tần
Kiểm soát nhiệt độ bằng bộ gia nhiệt và làm mát bên ngoài bằng nguồn nước
Lưu lượng kế đo lưu lượng
Cần bao gồm áp kế để hiển thị áp suất ở đầu vào và đầu ra của bơm
Hiển thị kỹ thuật số tốc độ, nhiệt độ nước ở đầu ra và lưu lượng
Mạch nước kín
Bơm ly tâm với động cơ dẫn động, công suất tiêu thụ: 0,35kW, tốc độ: 520 đến 3250 vòng/phút, lưu lượng tối đa: 60L/phút và cột áp tối đa: 14m
Thể tích: 20L
Bộ gia nhiệt: 2kW
Phạm vi đo áp suất đầu vào: -1 đến 0bar
Phạm vi đo áp suất đầu ra: 0 đến 1,5bar
Phạm vi đo nhiệt độ: 0 đến 100°C
Phạm vi đo lưu lượng: 10 đến 133L/phút
