SMTFHM 150.04A Thiết bị thí nghiệm kỹ thuật chất lỏng bơm ly tâm Thiết bị giảng dạy Thiết bị đào tạo nghềI. Tổng quan về sản phẩm
1.1 Tổng quan

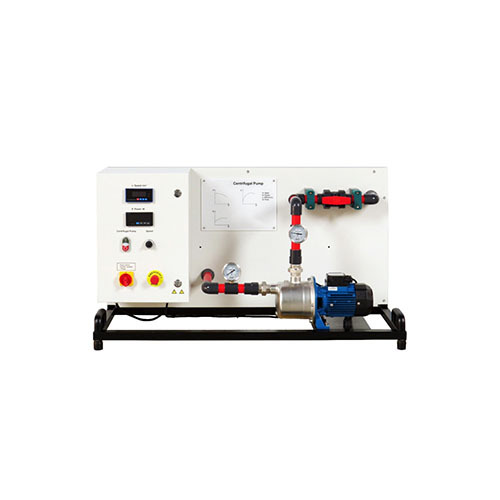

Bơm ly tâm là tuabin được sử dụng để vận chuyển chất lỏng. Thiết bị SMTFHM 150.04A có thể được sử dụng để nghiên cứu bơm ly tâm và ghi lại các đường cong đặc tính điển hình của bơm.
Thiết bị thí nghiệm bao gồm một bơm ly tâm tự mồi, một van bi ở phía đầu ra và đồng hồ đo áp suất ở phía đầu vào và đầu ra. Thiết bị được dẫn động bởi một động cơ không đồng bộ. Tốc độ có thể được điều chỉnh vô cấp bằng bộ biến tần. Van bi được sử dụng để điều chỉnh cột áp.
Trong thí nghiệm, các đặc tính vận hành của bơm được nghiên cứu theo lưu lượng và được hiển thị dưới dạng đường cong đặc tính. Tốc độ và công suất của động cơ được hiển thị kỹ thuật số. Áp suất ở phía đầu vào và đầu ra được hiển thị trên hai đồng hồ đo áp suất.
Thiết bị thí nghiệm có thể được đặt dễ dàng và an toàn trên bề mặt làm việc của mô-đun cơ sở. Bơm hút nước từ một bể chứa trên mô-đun cơ sở. Lưu lượng được xác định bởi lưu lượng hồi về bể đo trên mô-đun cơ sở.
1.2 Đặc điểm
1. Sản phẩm có vẻ ngoài đẹp mắt và độ bền cao.
2. Sản phẩm có hiệu suất điện và an toàn điện tuyệt vời, đảm bảo an toàn tuyệt đối cho người sử dụng.
3. Sản phẩm được thiết kế theo dạng mô-đun và có thể sử dụng kết hợp với các mô-đun thí nghiệm cùng dòng.
4. Sản phẩm có cấu trúc đơn giản, nguyên lý rõ ràng, dễ hiểu, giúp học sinh dễ dàng tiếp thu kiến thức liên quan.
II. Thông số hiệu suất
2.1 Thông số kỹ thuật
Thông số nguồn điện: AC230V 50Hz
Bơm ly tâm, tự mồi
Lưu lượng tối đa: 3000L/h
Cột áp tối đa: 36,9m
Động cơ không đồng bộ
Công suất danh định: khoảng 370W
Dải đo:
Áp suất (đầu ra): -1...5 bar
Áp suất (đầu vào): -1...1,5 bar
Tốc độ: 0...3000 vòng/phút
Công suất: 0...1000W
2.2 Kích thước và Trọng lượng
Kích thước: 1100mm x 640mm x 600mm
Trọng lượng: khoảng 45kg
III.Danh sách linh kiện
3.1 Linh kiện chính
Số hiệu Tên
1 Đồng hồ đo tốc độ
2 Đồng hồ đo công suất
3 Công tắc nguồn bơm nước
4 Bộ điều tốc biến trở
5 Công tắc tải
6 Công tắc dừng khẩn cấp
7 Sơ đồ mạch điện
8 Công tắc điều khiển lưu lượng
9 Đồng hồ đo áp suất đầu ra
10 Đồng hồ đo áp suất đầu vào
11 Bơm nước một pha
3.2 Phụ kiện
Số hiệu Tên
1 chìa khóa
IV. Danh sách cấu hình sản phẩm
Số hiệu Tên QYT
1 Đồng hồ đo tốc độ 1
2 Đồng hồ đo công suất 1
3 Công tắc nguồn bơm nước 1
4 Bộ điều tốc biến trở 1
5 Công tắc tải 1
6 Công tắc dừng khẩn cấp 1
7 Sơ đồ mạch điện 1
8 Công tắc điều khiển lưu lượng 1
9 Đồng hồ đo áp suất đầu ra 1
10 Đồng hồ đo áp suất đầu vào 1
11 Bơm nước một pha 1
12 Chìa khóa 2
V. Danh sách thí nghiệm
Thí nghiệm 1: Phương pháp đo lưu lượng bơm
Thí nghiệm 2: Thí nghiệm đặc tính vận hành bơm ly tâm
Thí nghiệm 3: Thí nghiệm điều chỉnh tốc độ bơm ly tâm
