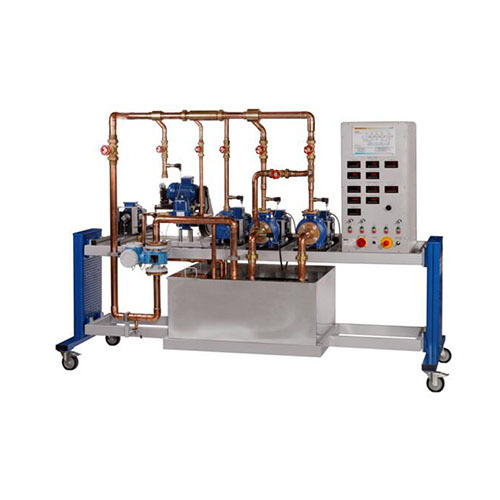

SMTFHM 362 So sánh các loại bơm, thiết bị đào tạo kỹ thuật chất lỏng, thiết bị giảng dạy và thiết bị đào tạo nghề.Mô tả
Nghiên cứu về hoạt động của bơm ly tâm, bơm piston và bơm kênh bên
Tất cả các bơm được dẫn động riêng biệt bởi động cơ điện xoay chiều ba pha. Bơm ly tâm có thể hoạt động theo cấu hình nối tiếp hoặc song song.
Các thí nghiệm giúp sinh viên làm quen với các loại bơm khác nhau, chẳng hạn như bơm ly tâm và bơm thể tích.
Thiết bị huấn luyện bao gồm hai bơm ly tâm, một bơm piston hoạt động như một bơm thể tích và một bơm kênh bên tự mồi. Bơm kênh bên hoạt động chủ yếu như một bơm ly tâm và, tùy thuộc vào mực chất lỏng, cũng có thể hoạt động như một bơm thể tích. Điều này có nghĩa là, như một tính năng đặc biệt, bơm kênh bên cũng cho phép bơm khí.
Bơm được nghiên cứu bơm nước trong một mạch kín. Trong quá trình này, dữ liệu hiệu suất của bơm và tổn thất áp suất trong đường ống được ghi lại. Bơm ly tâm cũng có thể hoạt động theo cấu hình song song hoặc nối tiếp. Mỗi bơm được dẫn động bởi một động cơ điện xoay chiều ba pha riêng biệt. Tốc độ của động cơ đối với bơm ly tâm có thể điều chỉnh được bằng bộ biến tần. Tất cả các động cơ đều được lắp trên ổ trục xoay, do đó mô-men xoắn có thể được đo bằng cảm biến lực, cho phép xác định công suất truyền động cơ học.
Một vị trí trống cũng được trang bị động cơ AC ba pha đảo chiều với tốc độ thay đổi. Vị trí này có thể được sử dụng để lắp đặt bất kỳ loại bơm nào.
Các thí nghiệm chứng minh hành vi hoạt động cơ bản của các loại bơm khác nhau.
Các giá trị đo được có liên quan có thể được đọc trên màn hình kỹ thuật số. Đồng thời, các giá trị đo được cũng có thể được truyền trực tiếp đến máy tính thông qua USB. Phần mềm thu thập dữ liệu được bao gồm. Dữ liệu hiệu suất của bơm và tổn thất trong đường ống được phần mềm tính toán và biểu diễn bằng các đường cong đặc tính. Điểm hoạt động của bơm có thể được xác định từ các đặc tính này.
Mục tiêu học tập/thí nghiệm
Nghiên cứu và so sánh hành vi hoạt động của các loại bơm khác nhau:
bơm ly tâm
bơm piston (bơm thể tích dương)
bơm kênh bên
ghi lại đường cong đặc tính của bơm
ghi lại đường cong đặc tính của hệ thống xác định hiệu suất
Nghiên cứu và so sánh cấu hình song song và nối tiếp của bơm ly tâm so sánh các loại bơm
