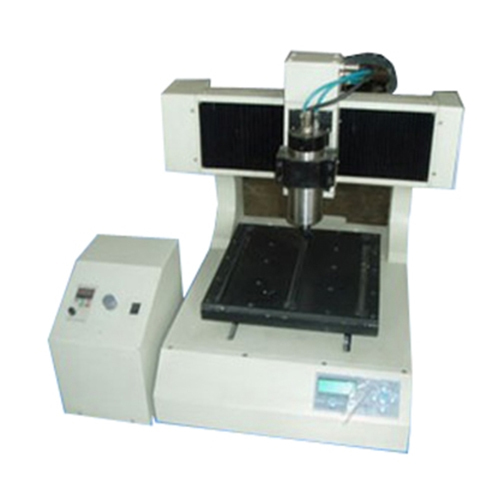

SM0004PCB Máy khoan, máy khắc mạch in, thiết bị phòng thí nghiệm mạch in, thiết bị giáo dục, thiết bị giảng dạy.I. Chức năng
1. Thực hiện khoan và ghép nối hóa chất tự động
2. Thực hiện các tác phẩm điêu khắc vật lý. Có thể khắc tấm kép
II. Cấu trúc
1. Cơ cấu truyền động cơ khí X, Y, Z sử dụng ray dẫn hướng tuyến tính, thiết bị tải trước cho thanh trượt, đảm bảo thanh trượt không có khe hở
2. Toàn bộ cấu trúc máy và các bộ phận bằng nhôm, toàn bộ bề mặt phay phẳng, nhẵn, ray dẫn hướng hỗ trợ ổn định
3. Trục XYZ sử dụng vít me bi nhập khẩu từ Đức, chuyển động mượt mà, độ chính xác khắc cao, độ rung thấp cho toàn bộ máy công cụ
4. Động cơ trục chính: Động cơ biến tần làm mát bằng nước 300 W, 0-60000 vòng/phút, tuổi thọ ổn định, đảm bảo hoạt động liên tục hơn 10 giờ mà không bị cháy động cơ.
5. Lắp đặt PCB: Lắp đặt thẻ cố định đặc biệt, dễ sử dụng, cũng có thể khoan 5 khối, thay vì sử dụng keo dán hai mặt.
III. Thông số kỹ thuật
1. Phương pháp điều khiển: Bộ xử lý tín hiệu số tốc độ cao (DSP)
2. Có thể điều khiển nhiều hơn hai bộ máy khắc bằng máy tính
3. Phương thức giao diện USB
4. Phương thức lưu trữ tệp PCB: PCB Gerber
