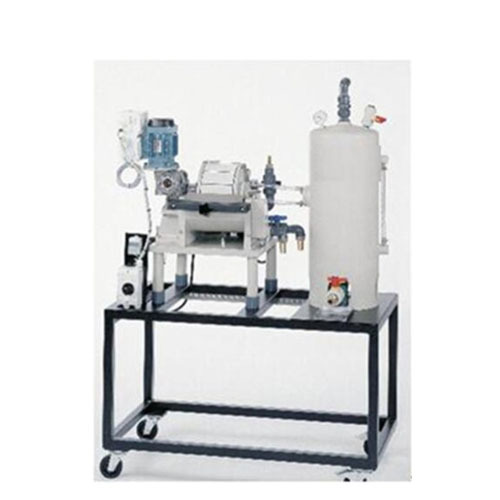

SMTFCE 283 Thiết bị đào tạo kỹ thuật chất lỏng lọc tế bào hình trống Thiết bị giảng dạy Thiết bị giảng dạyTách chất rắn khỏi huyền phù bằng bộ lọc thùng hình trống1
Loại bỏ liên tục bánh lọc1
Thí nghiệm thực tế ở quy mô phòng thí nghiệm
Mô tả kỹ thuật
Bộ lọc thùng hình trống có thể được sử dụng để tách chất rắn liên tục khỏi huyền phù.
Bộ phận huyền phù tạo ra huyền phù diatomit và nước. Một máy bơm sẽ đưa huyền phù vào bể huyền phù của bộ lọc thùng hình trống. Một máy khuấy giữ các hạt rắn trong huyền phù ở trạng thái lơ lửng. Một phần của thùng quay nhúng vào huyền phù. Vỏ thùng được đục lỗ và phủ một lớp vải lọc.
Trống được chia thành nhiều ô. Mỗi ô được nối với một trục rỗng bằng một đường ống chân không. Chân không hút dịch lọc qua vải lọc vào trống. Từ đó, nước được đưa vào bể thu gom đang trong trạng thái chân không. Chất rắn được tách ra tại vải lọc. Kết quả là, một lớp bánh lọc, phát triển đều đặn theo hướng quay, được tạo ra trên phần chìm của trống. Khi bánh lọc được kéo ra khỏi hệ thống treo nhờ chuyển động quay, nước sẽ được rút ra khỏi nó nhờ áp lực chân không. Một dụng cụ cạo sẽ cạo bánh lọc ra khỏi trống trước khi trống chìm trở lại hệ thống treo. Khí nén cũng có thể được sử dụng để loại bỏ bánh lọc. Bánh lọc rơi vào bể thu gom.
Lưu lượng của dịch lọc được cung cấp được điều chỉnh trên bộ phận treo. Mực nước trong bể treo của bộ lọc buồng trống có thể được điều chỉnh bằng cách sử dụng van tràn có thể điều chỉnh. Áp suất âm được hiển thị bằng áp kế trên bể chân không. Tốc độ quay của trống có thể thay đổi vô hạn.
Cần có kết nối khí nén và chân không để vận hành máy tập.
Tài liệu hướng dẫn được cấu trúc tốt trình bày những kiến thức cơ bản và hướng dẫn từng bước thực hiện các thí nghiệm.
Mục tiêu học tập / Thí nghiệm
Tìm hiểu nguyên lý và phương pháp vận hành cơ bản của bộ lọc thùng phuy
Kiến thức cơ bản về lọc bánh: Phương trình Darcy
Sự thay đổi theo thời gian của lượng dịch lọc, khối lượng và độ dày bánh lọc
Khối lượng và độ dày bánh lọc phụ thuộc vào lượng dịch lọc, áp suất âm và tốc độ thùng phuy
