SMTF073 Thí nghiệm với tuabin hoạt động, Kỹ thuật chất lỏng, Thiết bị đào tạo, Thiết bị giáo dục, Thiết bị giảng dạyMục tiêu học tập / Thí nghiệm
Nguyên lý hoạt động của tuabin tác động
Đường cong đặc tính ở độ cao rơi không đổi
Mối quan hệ giữa mô-men xoắn và tốc độ
Hiệu suất phụ thuộc vào tốc độ
Lưu lượng phụ thuộc vào tốc độ
Công suất thủy lực và công suất cơ học phụ thuộc vào tốc độ
Đánh giá các giá trị đo và đặc tính dựa trên lý thuyết
Hành vi tải một phần khi điều khiển số lượng vòi phun so với điều khiển bằng van tiết lưu
Thông số kỹ thuật

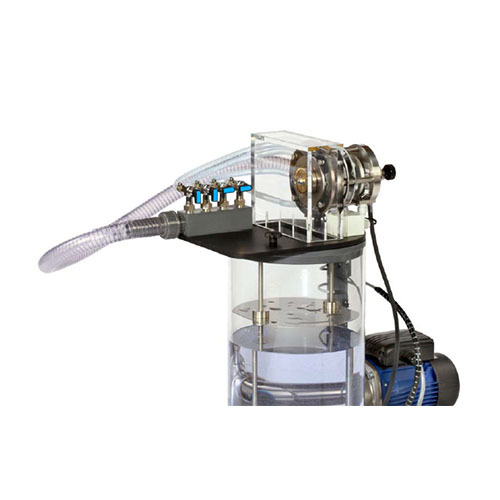

[1] Tuabin đặt trên bộ phận đế
[2] Chức năng và hành vi hoạt động của tuabin
[3] Vỏ trong suốt để quan sát cánh quạt tuabin
[4] Bộ phân phối với 4 vòi phun, vòi phun chủ động có thể điều chỉnh bằng van
[5] Áp suất không đổi của tuabin trên thực tế thể hiện sự chênh lệch độ cao và được điều chỉnh
[6] Tải trọng tuabin sử dụng phanh dòng điện xoáy không mài mòn và có thể điều chỉnh
[7] Cảm biến lực để xác định mô-men xoắn trên trục tuabin
[8] Cảm biến tốc độ quang học để đo tốc độ tuabin
[9] Cấp nước, đo lưu lượng và phần mềm thu thập dữ liệu và vận hành dành riêng cho thiết bị Dữ liệu kỹ thuật
Công suất tuabin
Công suất đầu ra: khoảng 28W ở 3.600 vòng/phút
Đường kính rôto: 50mm
Phạm vi đo
Mô-men xoắn: 0..0,5Nm
Tốc độ: 0...9.000 vòng/phút
Kích thước và Trọng lượng
Dài x Rộng x Cao: 420mm x 320mm x 180mm
Trọng lượng: khoảng 7kg
