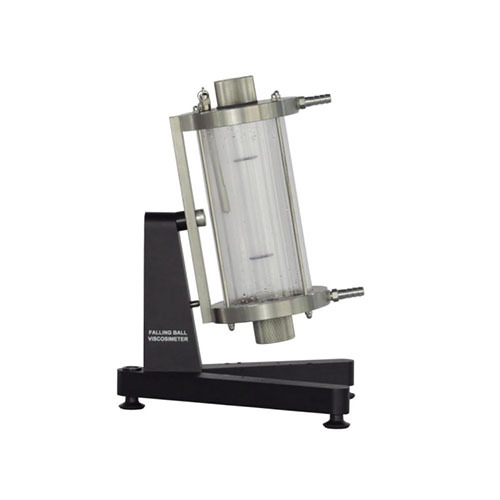

SMTF3101 Thiết bị đào tạo kỹ thuật chất lỏng Falling Ball Viscosimeter Thiết bị giáo dục Thiết bị giảng dạy1. Giới thiệu thiết bị
1.1 Tổng quan
Độ nhớt là một khái niệm quan trọng trong cơ học chất lưu. Độ nhớt của chất lưu là thước đo khả năng chống lại sự biến dạng dần dần do ứng suất cắt hoặc ứng suất kéo gây ra. Lực cản cắt trong chất lưu là do ma sát giữa các phân tử tác động khi các lớp chất lưu cố gắng trượt lên nhau, và độ nhớt là thước đo khả năng chống lại dòng chảy của chất lưu. Chủ yếu được chia thành độ nhớt tuyệt đối và độ nhớt động học.
Máy đo độ nhớt bi rơi là một thiết bị được sử dụng để khảo sát độ nhớt của chất lưu và các yếu tố ảnh hưởng đến độ nhớt của chất lưu. Thiết bị chủ yếu bao gồm hai phần. Một phần là vật liệu thí nghiệm (bi kim loại), và phần còn lại là bình chứa thí nghiệm. Bình chứa được đổ đầy chất lỏng nhớt và có thể được gia nhiệt (cần bình chứa được gia nhiệt bên ngoài). Máy đo độ nhớt bi rơi có thể quan sát độ nhớt của chất lưu theo thời gian thực và khảo sát các yếu tố ảnh hưởng đến độ nhớt của chất lưu.
1.2 Tính năng
(1) Máy đo độ nhớt bi rơi có thiết kế nhỏ gọn và cho phép tiến hành thí nghiệm ở bất kỳ vị trí nào.
(2) Máy đo độ nhớt dạng bi rơi được làm bằng vật liệu chống ăn mòn, giúp kéo dài tuổi thọ của thiết bị.
(3) Máy đo độ nhớt dạng bi rơi có thiết kế tháo rời, cho phép thay thế và sử dụng cho các thí nghiệm với nhiều loại chất lỏng nhớt khác nhau.
(4) Máy đo độ nhớt dạng bi rơi có thiết kế dạng mô-đun, cho phép người dùng sử dụng kết hợp với các mô-đun khác (mô-đun gia nhiệt, cần tự chuẩn bị).
2. Thông số kỹ thuật
Điều kiện làm việc: Nhiệt độ môi trường -10℃～+40℃; độ ẩm tương đối <85% (25℃)
Kích thước: 350mm*250mm*460mm
Trọng lượng: <50kg
3. Danh sách linh kiện và giới thiệu chi tiết
3.1 Linh kiện chính
Tên gọi
1 Bu lông cố định ren
2 Đầu ra
3 Bình chứa thí nghiệm chất lỏng nhớt
4 Nhiệt kế
5 Chân đế xoay
6 Bi thí nghiệm kim loại
7 Nhập khẩu
8 Đồ gá
9 Giá đỡ
3.2 Danh sách cấu hình thiết bị
Tên gọi Số lượng
Linh kiện 1 Bình chứa thí nghiệm chất lỏng nhớt 1
Linh kiện 2 Nhiệt kế 1
Linh kiện 3 Bình chứa thí nghiệm được gia nhiệt bên ngoài 1
Linh kiện 4 Giá đỡ thân chính thí nghiệm 1
3.3 Phụ kiện
Tên gọi Số lượng
1 Ống nước trong suốt có kẹp ống 2
2 Bi thủy tinh 2
3 Bi thép không gỉ 4
4 Kim xả 1
5 Hộp đựng linh kiện thí nghiệm 1
4. Danh sách thí nghiệm
Thí nghiệm 1: Tìm hiểu cách sử dụng máy đo độ nhớt bi rơi
Thí nghiệm 2 trình bày thí nghiệm đo độ nhớt của bi thủy tinh và bi thép không gỉ cùng kích thước trong cùng một chất lỏng nhớt.
Thí nghiệm 3 trình bày thí nghiệm đo độ nhớt của hai bi thép không gỉ có kích thước khác nhau trong cùng một chất lỏng nhớt.
Thí nghiệm 4 trình bày thí nghiệm đo sự thay đổi độ nhớt của chất lỏng nhớt ở các nhiệt độ khác nhau.
