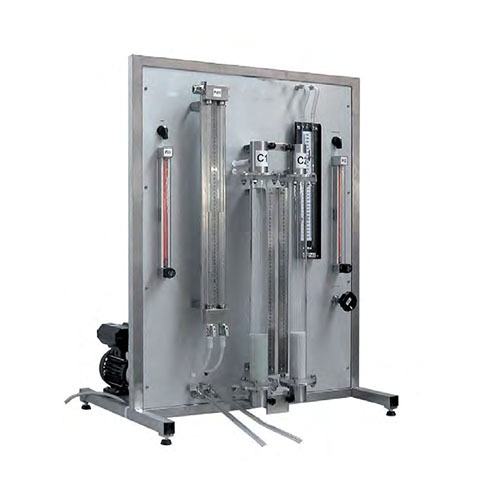

SMTF FFBEV Thiết bị giường cố định và lưu hóa Thiết bị đào tạo kỹ thuật chất lỏng Thiết bị giảng dạy Thiết bị giảng dạyGIỚI THIỆU
Thiết bị này được thiết kế để nghiên cứu cách dòng nước hoặc dòng khí đi qua các lớp hạt rắn cố định và lưu hóa, đồng thời quan sát sự khác biệt giữa lưu hóa "kết tụ" và "hạt". Hơn nữa, thiết bị này có thể được sử dụng để thu thập dữ liệu thực nghiệm về lưu hóa các lớp thực tế (lớp xúc tác, lớp lọc, v.v.).
CHƯƠNG TRÌNH ĐÀO TẠO
Thiết bị này giúp đào sâu các vấn đề sau:
• Độ sụt áp trong lớp cố định hoặc lưu hóa với nước hoặc không khí
• Phương trình Ergun và các dạng đơn giản (phương trình Carman-Kozeny và Burke-Plummer)
• Xác định độ xốp của lớp
• Kiểm tra các loại lưu hóa khác nhau (hạt và kết tụ)
THÔNG SỐ KỸ THUẬT:
• Khung bằng thép không gỉ AISI 304
• 2 ống đo bằng Plexiglas trong suốt với giá đỡ và bộ lọc bằng thép thiêu kết; Chiều cao = 550 mm, Đường kính trong = 44 mm, Dải đo: 0 đến 500 mm
• 2 lớp vật liệu với độ hạt khác nhau
• Máy nén màng kép, Q max = 39 l/phút, P max = 2 bar, có bình chứa khí
• Bình chứa nước bằng thép không gỉ AISI 304 dung tích 6 lít
• Bơm bằng thép không gỉ AISI 316, Q max = 1500 l/h, H max = 2 bar
• Lưu lượng kế biến thiên với van điều khiển micro và dải đo từ 7 đến 70 l/h
• Lưu lượng kế biến thiên với van điều khiển micro và dải đo từ 300 đến 1700 Nl/h
• Đồng hồ đo áp suất hai ống, dải đo từ 0 đến 500 mmH2O
• Đồng hồ đo áp suất ống chữ U cho khí, dải đo từ 0 đến 300 mmH2O
• Van an toàn Điều chỉnh ở mức 0,5 bar
Nguồn điện: 230 Vac 50 Hz, một pha - 0,5 kVA
(Điện áp và tần số khác theo yêu cầu)
Kích thước: 750 mm x 600 mm x 1000 mm
Trọng lượng: 50 kg
