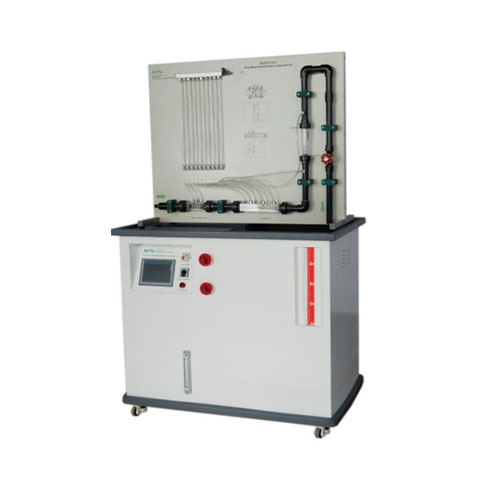

SMTF1056 Thiết bị trình diễn lưu lượng kế Thiết bị đào tạo kỹ thuật chất lỏng Thiết bị giáo dục Thiết bị giảng dạyI. Tổng quan về sản phẩm
1.1 Tổng quan
Sản phẩm này cung cấp lưu lượng nước được kiểm soát cho nhiều mô-đun thí nghiệm khác nhau trong phòng thí nghiệm (mua riêng). Thân chính của bàn làm việc tạo thành một bể chứa với một máy bơm chìm. Khi mực nước đạt đến mức phù hợp, nó có thể đáp ứng nhu cầu nước tuần hoàn cho thí nghiệm mà không cần nguồn cấp nước bên ngoài.
Hai van điều khiển thủ công điều chỉnh lưu lượng nước từ máy bơm, và một trong hai van thủ công được sử dụng làm van xả. Điều này có thể giữ cho đường dẫn nước tuần hoàn mở và máy bơm nước sẽ không bị quá tải khi đường ống thí nghiệm bị đóng do tai nạn. Hộp điện bên hông bàn làm việc bao gồm các công tắc bơm, mạch bảo vệ, bộ nguồn và màn hình hiển thị lưu lượng kỹ thuật số.
Bốn bánh xe cho phép người dùng di chuyển xung quanh lớp học, và cả bốn bánh xe đều có khóa chân để giữ bánh xe cố định.
Cổng quan sát mực nước ở mặt dưới của bàn làm việc cho phép người dùng kiểm tra mực nước trong bể.
Mặt trên của bàn làm việc được trang bị đồng hồ đo áp suất nhiều ống, bao gồm:
(1) Lưu lượng kế Venturi là một thiết bị thường được sử dụng để đo lưu lượng của đường ống áp suất. Đây là lưu lượng kế vi sai và thường được sử dụng để đo lưu lượng của các chất lỏng như không khí, khí tự nhiên, khí than và nước. Nó bao gồm 3 phần: "phần co", "cổ" và "phần khuếch tán", và được lắp đặt trên đường ống nơi cần đo lưu lượng.
(2) Lưu lượng kế dạng tấm tiết lưu được trang bị các tấm tiết lưu hoặc vòi phun và các bộ phận điều tiết khác bên trong đường ống. Do khẩu độ của bộ phận điều tiết nhỏ hơn đường kính trong của đường ống, khi chất lỏng chảy qua bộ phận điều tiết, tiết diện vận tốc dòng chảy đột ngột co lại và tốc độ dòng chảy tăng nhanh.
(3) Lưu lượng kế dạng phao là lưu lượng kế thể tích đo lưu lượng bằng cách thay đổi diện tích dòng chảy giữa các phao trong một ống côn thẳng đứng khi lưu lượng thay đổi. Nó còn được gọi là lưu lượng kế dạng rotameter.
Bệ thử nghiệm bao gồm bốn phần: hệ thống chu trình thử nghiệm, hệ thống thời gian thực, hệ thống điều khiển điện và bệ thử nghiệm. Bơm ly tâm sản phẩm được chọn cho bơm thử nghiệm có lưu lượng định mức từ 0-50L/phút. Bơm này có đặc điểm cấu trúc nhỏ gọn, vận hành êm ái, lưu lượng và dao động áp suất nhỏ, độ ồn thấp. Nó có thể cung cấp nguồn điện đầy đủ và đáng tin cậy cho hệ thống thử nghiệm, và kết hợp với bộ điều khiển biến tần điện tử có thể điều chỉnh tốc độ vô cấp trong phạm vi lưu lượng định mức.
Để đảm bảo độ chính xác của phép thử, hệ thống được thiết kế với hai phần lưu lượng thử nghiệm.
1.2 Tính năng
(1) Hệ thống cấp nước di động, được trang bị bánh xe giúp dễ dàng di chuyển.
(2) Lưu lượng kế sử dụng kết cấu hình chữ T, đơn giản và dễ quan sát hoạt động thực nghiệm. Được trang bị đồng hồ đo áp suất nhiều ống giúp dễ dàng phát hiện đặc tính lưu lượng của các lưu lượng kế khác nhau.
(3) Bàn làm việc sử dụng bơm ly tâm chính xác: công suất 750W, điện áp một pha 220V, lưu lượng 3m³/h, độ nâng 22m, đường kính đầu vào và đầu ra DN25x20.
(4) Toàn bộ hộp của bệ tập được làm bằng vật liệu nhựa ABS, trọng lượng nhẹ và độ bền cao.
II. Thông số hiệu suất
(1) Hệ thống lưu lượng kế:
Kích thước: 1100mm*450mm*900mm
Đồng hồ đo áp suất ống: 10 chiều
Chiều dài hiệu dụng: 450mm
Lưu lượng kế phao: 160-1600L/h
(2) Hệ thống cấp nước di động:
Kích thước: 1240mm*770mm*1050mm
Nguồn điện đầu vào: 220V
Trọng lượng: <100Kg
Nhiệt độ môi trường 5℃～+40℃
Độ ẩm tương đối <85% (25℃)
Chiều cao mực chất lỏng: ≤200mm
III. Danh sách thí nghiệm
Thí nghiệm 1: Thí nghiệm phát hiện áp suất thủy tĩnh toàn phần trên mặt phẳng
Thí nghiệm 2: Thí nghiệm kiểm chứng Bernoulli của chất lỏng lý tưởng
Thí nghiệm 3: Thí nghiệm lựa chọn công thức đường ống
Thí nghiệm 4: Thí nghiệm tràn tự do tại đập tràn đỉnh
Thí nghiệm 5: Trình diễn nguyên lý đồng hồ đo lưu lượng Venturi
Thí nghiệm 6: Trình diễn nguyên lý đồng hồ đo lưu lượng dạng tấm tiết diện
