SMTFF118 Máy đo lưu lượng, Thiết bị trình diễn kỹ thuật chất lỏng, Thiết bị đào tạo kỹ thuật, Thiết bị giáo dục, Thiết bị giảng dạy1. Mô tả

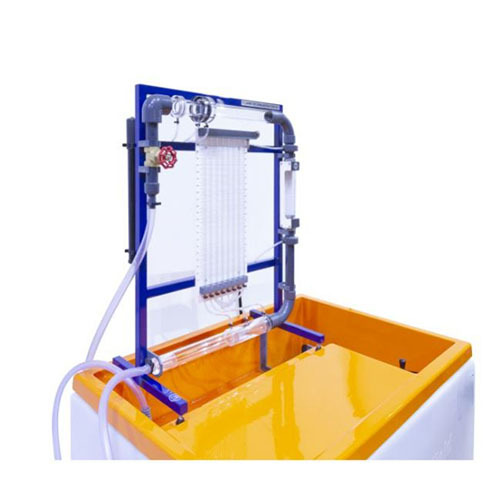

Thiết bị bao gồm một đồng hồ đo Venturi, một đồng hồ đo diện tích thay đổi và một tấm chắn lỗ, được lắp đặt nối tiếp để cho phép so sánh trực tiếp. Một van điều khiển lưu lượng cho phép thay đổi tốc độ dòng chảy qua mạch. Các điểm đo áp suất được tích hợp để có thể đo đặc tính tổn hao cột áp của mỗi đồng hồ đo lưu lượng. Các điểm đo này được kết nối với một dàn áp kế tám ống bao gồm một ống góp có van xả khí.
Việc tăng áp cho các áp kế được thực hiện bằng một bơm tay. Mạch và áp kế được gắn vào một khung đỡ, đặt trên mặt bàn làm việc của Bàn Thủy lực. Bàn này được sử dụng làm nguồn cấp nước và để hiệu chuẩn thể tích cho từng đồng hồ đo lưu lượng.
2. Khả năng trình diễn
So sánh trực tiếp phép đo lưu lượng bằng cách sử dụng đồng hồ đo Venturi, đồng hồ đo diện tích thay đổi và tấm chắn lỗ
Hiệu chuẩn từng đồng hồ đo lưu lượng bằng cách sử dụng bể đo thể tích của bàn thí nghiệm
So sánh độ giảm áp suất trên mỗi thiết bị
