SMTFC9 Thiết bị trình diễn lưu lượng kế, thiết bị đào tạo kỹ thuật chất lỏng, thiết bị giáo dục, thiết bị giảng dạy.1. Mô tả

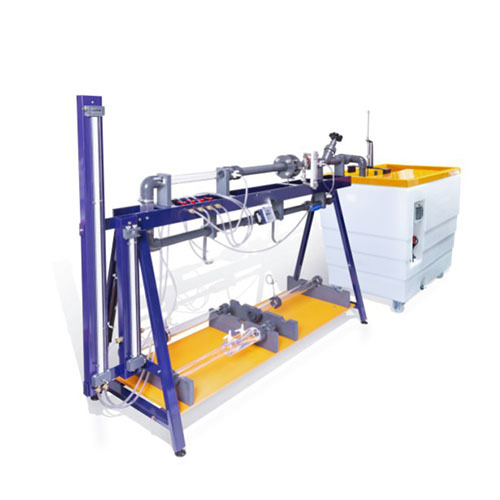

Thiết bị trình diễn lưu lượng kế là một hệ thống khép kín dùng để minh họa các đặc tính quan trọng của lưu lượng kế. Các thành phần chính bao gồm một mô-đun dịch vụ và giá đỡ lưu lượng kế.
Một bơm ly tâm tự mồi hút nước từ bể chứa trong mô-đun dịch vụ và dẫn nước đến ống thử nghiệm lưu lượng kế. Các lưu lượng kế loại công nghiệp được lắp đặt trong các đoạn thử nghiệm có thể được lắp vào ống thử nghiệm một cách nhanh chóng và dễ dàng. Các lưu lượng kế này được lựa chọn để thể hiện nhiều nguyên lý đo lường khác nhau, cũng như mức độ phức tạp và độ chính xác khác nhau. Một số lưu lượng kế được hiệu chuẩn trực tiếp theo đơn vị lưu lượng, trong khi những lưu lượng kế khác sử dụng biểu đồ hiệu chuẩn.
Có thể đo độ giảm áp suất trên mỗi lưu lượng kế bằng cách sử dụng áp kế nước áp suất 1 mét hoặc áp kế thủy ngân 0,5 mét được cung cấp kèm theo. Các van kết nối áp kế có lỗ đảm bảo việc xả khí nhanh chóng khỏi tất cả các đường ống áp kế. Có một cơ chế để đưa không khí vào dòng thủy lực nhằm minh họa ảnh hưởng đến độ chính xác của lưu lượng kế. Lưu lượng xả từ đoạn thử nghiệm có thể điều khiển được và được dẫn qua bộ khuếch tán vào kênh của mô-đun dịch vụ. Đập tràn hình chữ V và hình chữ nhật có thể được lắp vào mô-đun dịch vụ.
Một kênh phụ (C915) chứa các đập tràn đỉnh rộng và đập tràn hình chữ U, cũng như máng dẫn nước hình chữ H và máng dẫn nước Washington. Mức nước trong kênh có thể được xác định bằng cách sử dụng thiết bị đo mực nước Hook and Point Gauge (H1).
2. Nội dung giáo dục
Để minh họa việc ứng dụng tấm chắn lỗ, ống Venturi và ống Pitot trong việc đo lưu lượng trong đường ống kín.
Để minh họa việc sử dụng một hoặc nhiều lưu lượng kế để đo lưu lượng trong đường ống kín và xác định các đặc tính của lưu lượng kế. Bao gồm: Lưu lượng kế khe hở, lưu lượng kế cánh gạt, lưu lượng kế piston quay thể tích, lưu lượng kế điện từ, lưu lượng kế quay xoắn ốc và lưu lượng kế đa dòng suy luận.
Để minh họa việc sử dụng đập tràn đỉnh rộng, đập tràn Crump, máng chữ H và máng Washington để đo lưu lượng trong kênh hở.
Để minh họa các đặc tính của đập tràn hình chữ nhật và đập tràn hình chữ V trong kênh hở.
So sánh việc sử dụng, ứng dụng và hạn chế của các loại lưu lượng kế khác nhau.
Xem xét ảnh hưởng của việc lựa chọn lưu lượng kế đến hiệu suất, độ chính xác, sự tiện lợi, chi phí và tổn thất cột áp.
