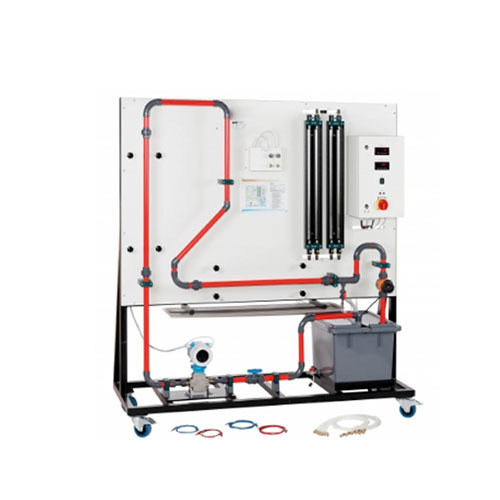

SMTF008 Thiết bị huấn luyện đo lưu lượng, thiết bị kỹ thuật chất lỏng, thiết bị đào tạo, thiết bị giáo dục, thiết bị giảng dạy.Mô tả
Đo lưu lượng đóng vai trò quan trọng trong nhiều hệ thống kỹ thuật quy trình. Các lưu lượng kế khác nhau được sử dụng cho mục đích này, tùy thuộc vào môi trường và ứng dụng.
Bộ thực hành SMTF008 được sử dụng để kiểm tra các nguyên lý hoạt động khác nhau của lưu lượng kế. Lưu lượng kế có sẵn dưới dạng phụ kiện (SMTF008.01SMTF008.16). Đường cong tổn thất áp suất và độ chính xác có thể được so sánh để xác định lưu lượng kế nào phù hợp với từng lĩnh vực ứng dụng.
Lưu lượng kế lắp đặt theo chiều ngang hoặc chiều dọc có thể được vận hành trong mạch nước kín. Lưu lượng kế có thể được điều chỉnh thông qua van. Cảm biến lưu lượng điện từ có độ chính xác cao được cung cấp làm tham chiếu để hiệu chuẩn lưu lượng kế.
Để có thể xác định tổn thất áp suất của các lưu lượng kế khác nhau, bộ thực hành được trang bị hai áp kế ống đôi và một cảm biến chênh lệch áp suất. Nguồn điện một chiều đảm bảo cung cấp điện cho lưu lượng kế khi cần thiết.
Thông số kỹ thuật
1. So sánh và hiệu chuẩn các loại lưu lượng kế khác nhau
2. Hệ thống mạch nước với bể chứa, bơm và van để điều chỉnh lưu lượng
3. 2 vị trí đo để lắp đặt lưu lượng kế cần kiểm tra theo chiều dọc hoặc chiều ngang
4. Cảm biến lưu lượng điện từ để đo tham chiếu
5. 1 cảm biến áp suất chênh lệch và áp kế ống đôi để đo tổn thất áp suất
6. Nguồn điện một chiều để cấp nguồn phụ cho lưu lượng kế
7. Lưu lượng kế có sẵn dưới dạng phụ kiện
