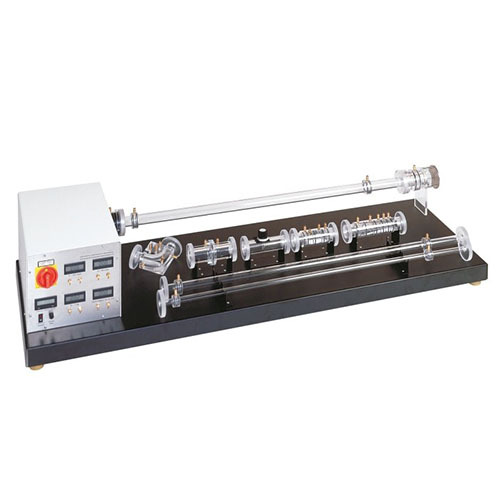

SMTF1043 Hệ thống đào tạo dòng chảy chất lỏng nén Thiết bị đào tạo kỹ thuật chất lỏng Thiết bị giáo dục Thiết bị đào tạo nghềHệ thống cần bao gồm các nội dung đào tạo sau:
Nghiên cứu dòng chảy cận âm và siêu âm
Tổn thất áp suất trong đường ống và khuỷu ống
Dòng chảy trong vòi phun hội tụ/phân kỳ
Dòng chảy siêu âm trong vòi phun de Laval
Xác định tốc độ âm thanh trong không khí
So sánh các phương pháp tính toán cho dòng chảy không nén và nén được
Sử dụng phương trình liên tục hoàn chỉnh
Xác định lưu lượng khối lượng bằng vòi phun và lưu lượng thể tích bằng lỗ phun
Ghi lại đường cong hiệu chuẩn cho lỗ phun
Ghi lại đường cong đặc tính quạt ở các lưu lượng khối lượng và tốc độ khác nhau
Thông số kỹ thuật tối thiểu yêu cầu:
Lưu lượng khí cận âm và siêu âm
Quạt hướng tâm: 31000 vòng/phút, lưu lượng: 220 m³/giờ
Cút ống 90° trong suốt
Tiết diện ống trong suốt: 1m, đường kính: 16, 24, 34mm
Vòi đo
Vòi trong suốt với độ mở rộng đột ngột
Vòi trong suốt với độ mở rộng dần dần
Lỗ trong suốt với các đĩa lỗ đường kính: 12, 19, 25, 32mm
Van tiết lưu trong suốt
Tủ công tắc với màn hình hiển thị và các bộ phận điều khiển
Phạm vi đo
−Tốc độ: 0...99999 vòng/phút
−Áp suất: 0...25mbar, 0...200mbar, 0...1000mbar
−Vận tốc: 0...65 m/giây
