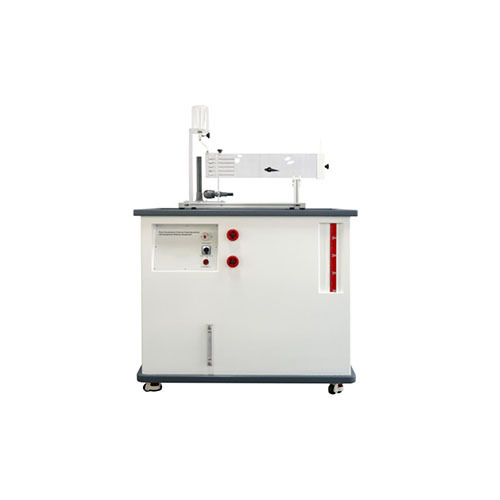

SMTF3102 Thiết bị phòng thí nghiệm thủy động lực học kênh hình ảnh dòng chảy Thiết bị giảng dạy Thiết bị đào tạo kỹ thuật chất lỏng Thiết bị giảng dạy Thiết bị giảng dạy1. Giới thiệu thiết bị
1.1 Tổng quan
Thiết bị thí nghiệm động lực học chất lưu kênh trực quan hóa dòng chảy có thể được sử dụng để trực quan hóa dòng chảy xung quanh vật thể kéo và hiện tượng dòng chảy trong kênh hở, bao gồm:
(1) Vật thể kéo hoặc đập tràn được cố định trong bể nước thí nghiệm, và các đường dòng có thể được nhìn thấy bằng cách tiêm chất cản quang;
(2) Bể nước thí nghiệm được làm bằng vật liệu trong suốt, do đó có thể dễ dàng quan sát sự hình thành các đường dòng và xoáy;
(3) Mực nước trong bể nước thí nghiệm có thể được điều chỉnh bằng cửa xả ở đầu vào và đập tràn ở đầu ra;
(4) Có hai đập tràn và bốn vật thể kéo khác nhau cho các thí nghiệm;
(5) Bộ chỉnh lưu đảm bảo dòng nước đồng đều và không có xoáy;
(6) Thiết bị thí nghiệm có thể được đặt dễ dàng và an toàn trên bàn làm việc của mô-đun đế chất lỏng, và mô-đun đế chất lỏng cũng có thể được sử dụng để đo lưu lượng.
1.2 Đặc điểm
(1) Bố trí thiết bị hợp lý, đẹp mắt, kết cấu rõ ràng và có tính toàn vẹn cao.
(2) Thiết bị có hệ thống bảo vệ an toàn tốt.
(3) Thiết bị sử dụng kết cấu khung hợp kim nhôm và trọng lượng nhẹ.
(4) Thiết bị có thể được sử dụng để nghiên cứu dòng chảy xung quanh thân máy kéo và hiện tượng dòng chảy trong kênh hở.
2. Thông số kỹ thuật
(1) Nguồn điện đầu vào: AC một pha 220°C±10%
(2) Mô-đun cơ bản thí nghiệm chất lỏng
Trọng lượng: 116kg Kích thước: 1330mm*830mm*1250mm
(3) Thiết bị thí nghiệm động lực học chất lỏng kênh trực quan hóa dòng chảy
Trọng lượng: 34kg Kích thước: 960mm*780mm*790mm
(4) Nhiệt độ môi trường: 10°C～30°C
(5) Độ ẩm tương đối: <75% (25°C)
3. Danh sách linh kiện
3.1 Chính
Số hiệu
1 Mô-đun thí nghiệm chất lỏng cơ bản
2 Ống tràn
3 Cổng cấp nước cho Mô-đun thí nghiệm chất lỏng cơ bản
4 Tấm chắn nước ra
5 Bồn chứa nước thí nghiệm
6 Thân kéo
7 Bộ nắn dòng
8 Bộ phân phối chất cản quang
9 Bồn chứa chất cản quang
10 Bu-lông điều chỉnh
11 Khung nhôm định hình
3.2 Mô-đun Cơ bản Thí nghiệm Chất lỏng
Mô-đun Cơ bản Thí nghiệm Chất lỏng chủ yếu cung cấp các thiết bị cơ bản cho một thí nghiệm duy nhất, bao gồm:
(1) Cấp nước theo vòng kín;
(2) Xác định lưu lượng thể tích;
(3) Bố trí các đơn vị thí nghiệm trên bề mặt làm việc của mô-đun cơ bản;
(4) Thu gom nước hồi lưu;
(5) Mạch nước kín bao gồm một bể chứa dưới đáy với một bơm chìm công suất lớn và một bể đo được bố trí phía trên, trong đó bể đo thu gom nước hồi lưu được bố trí theo bậc thang cho các lưu lượng thể tích lớn hơn và nhỏ hơn;
(6) Các cốc đo được sử dụng cho các lưu lượng thể tích rất nhỏ;
(7) Lưu lượng thể tích được đo bằng đồng hồ bấm giờ;
(8) Bề mặt làm việc phía trên cho phép bố trí các đơn vị thí nghiệm khác nhau một cách dễ dàng và an toàn.
Số hiệu
1 Công tắc điều khiển nguồn
2 Núm điều khiển công tắc
3 Đèn báo hoạt động
4 Van điều khiển lưu lượng
5 Van giảm áp
6 Đèn báo mức bồn định lượng
Cấu trúc bên trong: Bồn chứa có bơm chìm
3.3 Linh kiện
Linh kiện 1: Bình chứa chất cản quang
Linh kiện 2: Van điều chỉnh kim
Linh kiện 3: Vít tay cầm Plum
Linh kiện 4: Ống tràn
Linh kiện 5: Ống phân phối và phân phối chất cản quang
Linh kiện 6: Ống cấp nước
Linh kiện 7: Vít cố định thân kéo
Linh kiện 8: Khe
Linh kiện 9: Máng xả nước và vít khóa
Linh kiện 10: Thân kéo
Linh kiện 11: Phụ kiện
Bao gồm: cốc đong, dây nguồn, ống cấp nước, kẹp, đồng hồ bấm giờ
4. Danh sách thí nghiệm
Thí nghiệm 1 Kênh trực quan hóa dòng chảy Thiết bị phòng thí nghiệm động lực học chất lỏng Thiết bị giảng dạy Giới thiệu thí nghiệm
Thí nghiệm 2 Thí nghiệm trực quan hóa dòng chảy xung quanh các vật cản hoặc đập tràn khác nhau
Thí nghiệm 3 Thí nghiệm dòng chảy siêu tới hạn và dòng chảy dưới tới hạn
Thí nghiệm 4 Ảnh hưởng của các vật cản hoặc đập tràn khác nhau đến vận tốc hoặc lưu lượng chất lỏng
