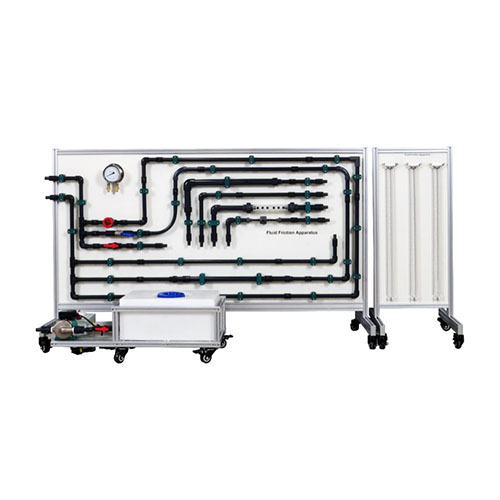

SMTF3111 Thiết bị ma sát chất lỏng Thủy động lực học Thiết bị thí nghiệm Thiết bị giảng dạy Thiết bị giảng dạy1. Giới thiệu sản phẩm
1.1 Mô tả sản phẩm
Thiết bị Ma sát Chất lỏng cho phép nghiên cứu chi tiết về lưu lượng, kỹ thuật đo lưu lượng và tổn thất trong các đường ống và phụ kiện khác nhau. Thiết bị có ba mạch nước, bao gồm dụng cụ đo, đường ống và phụ kiện, với một van khác nhau trên mỗi mạch. Van được đặt ở hạ lưu của mỗi mạch để tránh nhiễu loạn ở thượng lưu. Mạch trong cùng của ba mạch có các bộ phận có thể hoán đổi cho nhau, bao gồm lỗ thoát, ống Venturi, ống Pitot, ống thô và bộ lọc. Một tấm chắn dọc có thể tháo rời, tiết kiệm không gian giữ tất cả các đường ống và phụ kiện để dễ dàng tiếp cận.
Để đo tổn thất áp suất trong mỗi phần, học sinh sử dụng một bộ áp kế và một đồng hồ đo áp suất vi sai (đi kèm). Để điều chỉnh mực nước tham chiếu trong ống bộ áp kế, học sinh kết nối một bơm tay (đi kèm) với một van khí phía trên đường ống. Để tiến hành thí nghiệm, học sinh thiết lập một bàn thủy lực để bơm nước qua các mạch và đo tổn thất áp suất qua đường ống và phụ kiện. Học sinh cũng tìm hiểu về tổn thất do sự giãn nở và co lại nhanh chóng. Một số đoạn ống có đường kính khác nhau để cho thấy điều này ảnh hưởng như thế nào đến tổn thất áp suất.
Lưu lượng kế Venturi và thiết bị đo lỗ tiết diện cho sinh viên hai phương pháp đo lưu lượng nước phổ biến. Chúng cũng cung cấp các ứng dụng của phương trình Bernoulli cho dòng chảy chất lỏng không nén được. Sinh viên sử dụng chúng để đo lưu lượng và so sánh tổn thất của từng phương pháp. Thiết bị cũng bao gồm một ống pitot tĩnh. Bằng cách luồn ống pitot qua đường kính ống, sinh viên có thể tìm thấy sự phân bố vận tốc và hệ số lưu lượng. Họ cũng tìm thấy mối quan hệ giữa lưu lượng và chênh lệch áp suất. Các đường ống được làm nhám nhân tạo cho phép sinh viên nghiên cứu hệ số ma sát dưới các số Reynolds khác nhau.
1.2 Tính năng sản phẩm
1. Sản phẩm có hiệu suất an toàn điện tuyệt vời, thiết kế chống thấm nước tuyệt vời và độ tin cậy nối đất.
2. Thiết kế sản phẩm đẹp mắt và cấu trúc đơn giản.
3. Sản phẩm áp dụng các biện pháp chống ăn mòn và vật liệu rắn, chắc chắn và bền bỉ, kéo dài đáng kể tuổi thọ của sản phẩm.
4. Sản phẩm có nhiều mô-đun thử nghiệm và có thể hoàn thành các nhiệm vụ thử nghiệm trong nhiều điều kiện khác nhau.
2. Thông số kỹ thuật
2.1 Thông số kỹ thuật
Thông số nguồn điện: AC220V
Thông số máy bơm nước: Công suất 320W; Lưu lượng 105L/phút; Cột áp 10m
Phạm vi đo cột chất lỏng: 0~800mmH2O
Phạm vi đo áp suất: 0~25
Dung tích bình chứa nước: 40L
Điều kiện môi trường làm việc: Nhiệt độ môi trường: 10℃～30℃ Độ ẩm tương đối ＜75% (25℃).
2.2 Kích thước và trọng lượng
Kích thước: 2100*800*1280mm
Trọng lượng: 100KG
3. Linh kiện sản phẩm
3.1 Linh kiện chính của sản phẩm
Tên sản phẩm
1 Cửa xả đường ống thí nghiệm
2 Cửa nạp nước đường ống thí nghiệm
3 Mạch thứ ba
4 Mạch thứ hai
5 Mạch thứ nhất
6 Đồng hồ đo áp suất
7 Van 3
8 Van 2
9 Van 1
10 Cút nối ống lớn
11 Cút nối ống nhỏ
12 Cút nối ống trung bình
13 Cút nối ống vuông
14 Phụ kiện thí nghiệm ba mạch tháo rời 1
15 Phụ kiện thí nghiệm ba mạch tháo rời 2
16 Phụ kiện thí nghiệm ba mạch tháo rời 3
17 Phụ kiện thí nghiệm ba mạch tháo rời 4
18 Cửa xả bơm nước
19 Bơm nước
20 Van điều khiển lưu lượng
21 Hộp điện
22 Bồn chứa nước
23 Thiết bị đo chênh lệch áp suất mực chất lỏng
3.2 Linh kiện điện của sản phẩm
Tên sản phẩm
1 Cầu dao tự động
2 Công tắc điều khiển bơm nước
3 Đèn báo nguồn
4 Đèn báo trạng thái hoạt động
3.3 Phụ kiện sản phẩm
Tên sản phẩm
1 Cốc đong
2 Khí quản
3 Khí quản bơm khí
4 Khí quản bơm khí
5 Đồng hồ bấm giờ
6 Ống nước
4. Danh sách cấu hình sản phẩm
Tên sản phẩm Số lượng
1 Thiết bị ma sát chất lỏng SMTF3111 1
2 Bộ cấp nước 1
3 Bộ đo chênh lệch áp suất 1
4 Đồng hồ đo áp suất 1
5 Bơm nước 1
6 Vòng tuần hoàn thí nghiệm chính 3
7 Phụ kiện thí nghiệm vòng tuần hoàn thay thế 4
8 Bình chứa nước 1
9 Cốc đong 1
10 Ống dẫn khí 7
11 Ống dẫn khí bơm khí 1
12 Bơm khí 1
13 Đồng hồ bấm giờ 1
5. Danh sách thí nghiệm giảng dạy sản phẩm
(1) Phương pháp đo lưu lượng gần đúng
(2) Đo tổn thất áp suất tổng thể của mô-đun thực nghiệm mạch thứ nhất của đồng hồ đo ma sát chất lỏng
(3) Đo tổn thất áp suất cục bộ của mô-đun thực nghiệm mạch thứ nhất của đồng hồ đo ma sát chất lỏng
(4) Đo tổn thất áp suất tổng thể của mô-đun thực nghiệm mạch thứ hai của đồng hồ đo ma sát chất lỏng
(5) Đo tổn thất áp suất cục bộ của mô-đun thực nghiệm mạch thứ hai của đồng hồ đo ma sát chất lỏng
(6) Đo tổn thất áp suất tổng thể của mạch thứ ba của đồng hồ đo ma sát chất lỏng và các phụ kiện thay thế
(7) Đo tổn thất áp suất của mạch thứ ba của đồng hồ đo ma sát chất lỏng và các phụ kiện của lưu lượng kế Venturi
