SMTM2020 Lực trong kết cấu giàn, thiết bị huấn luyện cơ khí, thiết bị giảng dạy, thiết bị sư phạm.I. Tổng quan
Thiết bị này dành cho khoa kỹ thuật cơ khí hoặc kỹ thuật cơ học trong trường đại học, dùng cho các chuyên ngành Cơ học Lý thuyết và Ứng dụng, Cơ học Kỹ thuật, Cơ học Vật rắn và các khoa liên quan đến cơ học khác.

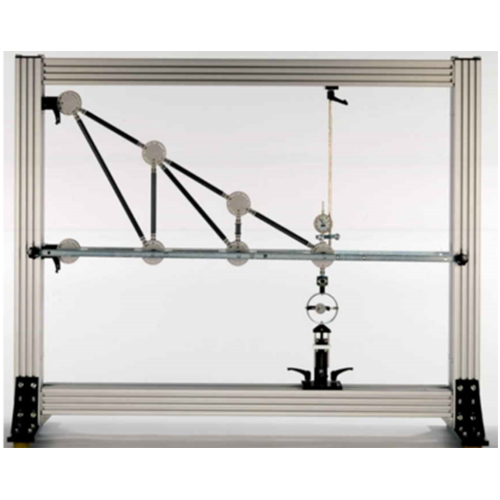

Thiết bị này cho phép đo lực dọc trục trong các thanh giàn khớp bản lề và so sánh chúng với các giá trị tính toán. Nó được sử dụng với Khung Kết cấu Đa năng (được cung cấp riêng).
Giàn gồm 19 thanh để xây dựng các giàn công xôn khác nhau, trong đó tải trọng có thể được tác dụng tại bất kỳ khớp dưới nào bằng giá treo tải và quả cân. Một bộ chỉ thị đo độ võng của giàn. Các khớp được thiết kế để mô phỏng khớp bản lề. Mỗi thanh giàn đều có một cảm biến biến dạng. Mỗi cảm biến được nối dây để tạo thành một cầu toàn phần với bù nhiệt độ và điều chỉnh điểm 0 trong bộ chỉ thị biến dạng. Một thanh ổn định với ba càng điều chỉnh được cung cấp để đảm bảo sự ổn định ngang.
Sách hướng dẫn sử dụng cũng được bao gồm.
II. Các thí nghiệm điển hình
Nghiên cứu ký hiệu Bow, biến dạng, ứng suất, lực và độ võng trong các kết cấu khác nhau
Phân tích lực bằng phương pháp khớp nối
Phân tích lực bằng phương pháp năng lượng biến dạng.
III. Thông số kỹ thuật
Cấu trúc: nhôm
Đáy có đế cao su điều chỉnh được để điều chỉnh chiều cao.
Tổng trọng lượng dưới 200kg.
Môi trường làm việc: -10℃~40℃, Độ ẩm <85%
