SMTFHM 150.13 Phương pháp đo lưu lượng Thiết bị kỹ thuật chất lỏng Thiết bị đào tạo Thiết bị giảng dạy Thiết bị giáo dục1. Giới thiệu về thiết bị
Với thiết bị SMTFHM 150.13, sinh viên có thể làm quen với nhiều phương pháp đo lưu lượng trong hệ thống đường ống và áp dụng chúng vào thực tế.
Bộ thí nghiệm bao gồm các dụng cụ đo khác nhau để xác định lưu lượng. Các dụng cụ này được thiết kế với vỏ trong suốt để có thể quan sát trực quan hoạt động và chức năng của chúng. Phương pháp này bao gồm, ví dụ, lưu lượng kế rôto, vòi phun venturi hoặc lưu lượng kế lỗ và vòi đo.
Sáu ống đo áp suất được sử dụng để xác định sự phân bố áp suất trong vòi phun venturi hoặc lưu lượng kế lỗ và vòi đo. Áp suất tổng được đo bằng ống pitot. Bộ thí nghiệm có thể được đặt dễ dàng và chắc chắn trên bề mặt làm việc của mô-đun cơ bản. Nước được cung cấp bởi và lưu lượng được đo. Ngoài ra, bộ thí nghiệm cũng có thể được vận hành thông qua nguồn cấp nước của phòng thí nghiệm. Bộ dụng cụ đo lưu lượng bao gồm ba lưu lượng kế khác nhau, cho phép nghiên cứu thực nghiệm các mối quan hệ sau:
1. So sánh các lưu lượng kế khác nhau
2. Nghiên cứu mối quan hệ giữa lưu lượng và áp suất trong đo lưu lượng
3. Xác định hệ số lưu lượng
4. Hiệu chuẩn lưu lượng kế
2. Thông số kỹ thuật
Trọng lượng: khoảng 40 kg
Kích thước: 1100 mm * 672 mm * 900 mm
Đồng hồ đo áp suất nước: 6 ống 390 mm WC
Lưu lượng kế kiểu rotameter: tối đa 1600 L/h
Tiết diện ống: đường kính trong 17 mm
3. Danh sách linh kiện
3.1 Danh sách linh kiện
STT Tên
1 Ống thoát nước
2 Van cổng thoát nước
3 Lưu lượng kế kiểu Rotameter
4 Áp kế 6 ống
5 Vòi phun Venturi
6 Lưu lượng kế có tấm chắn lỗ, vòi đo hoặc ống Pitot
7 Ống dẫn nước vào
3.2 Các thành phần

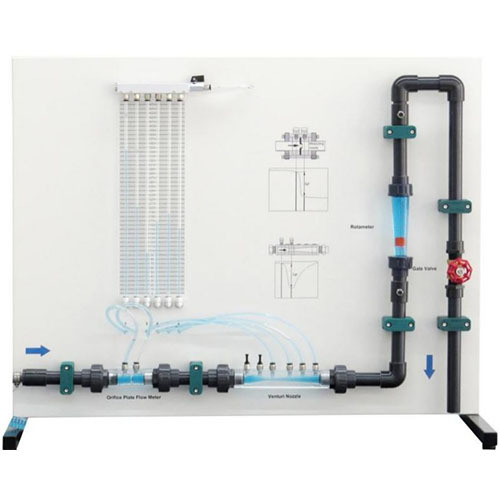

Thiết bị bao gồm vòi phun venturi (5), tấm chắn lỗ, vòi phun đo và ống pitot (6) để đo lưu lượng, và một lưu lượng kế rôto (3).
Lưu lượng có thể được điều chỉnh bằng van cổng (2).
Sự mất áp suất tại phần tử đo có thể được ghi lại thông qua các điểm kết nối áp suất với các đầu nối nhanh.
Các điểm kết nối này được kết nối với đồng hồ đo áp suất nước 6 ống (4) được trang bị van thông hơi.
Lưu lượng có thể được đo bằng mô-đun cơ bản cho các thí nghiệm cơ học chất lỏng (đo lưu lượng thể tích).
Tất cả các thành phần trên bàn thí nghiệm được bố trí rõ ràng trên một tấm đế có khung.
Thiết bị được thiết kế để sử dụng với mô-đun cơ bản cho các thí nghiệm cơ học chất lỏng, cung cấp nguồn nước và cho phép đo lưu lượng thể tích.
4. Danh sách thí nghiệm
Thí nghiệm 1 Hiệu chuẩn lưu lượng kế (lưu lượng kế rôto)
Thí nghiệm 2 Đo lưu lượng bằng tấm chắn lỗ/vòi phun đo
Thí nghiệm 3 Đo lưu lượng bằng vòi phun venturi
Thí nghiệm 4 Hệ số lưu lượng
