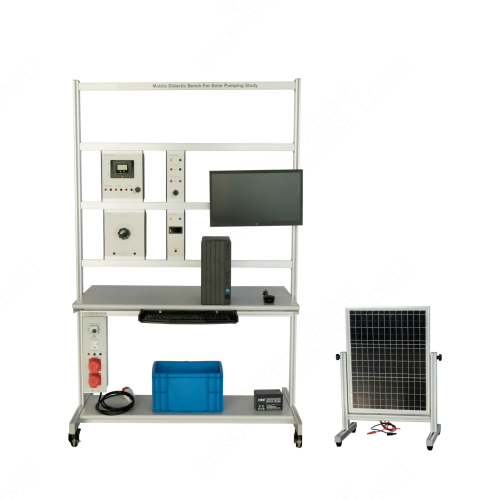

Bàn giảng dạy di động phục vụ nghiên cứu bơm nước bằng năng lượng mặt trời, thiết bị giáo dục, đào tạo kỹ năng kỹ thuật, hệ thống đào tạo năng lượng tái tạo.
No.SMTG1005
SMTG1005 Bàn giảng dạy di động phục vụ nghiên cứu bơm nước bằng năng lượng mặt trời, thiết bị giáo dục, đào tạo kỹ năng kỹ thuật, hệ thống đào tạo năng lượng tái tạo.
SMTG1005 Bàn giảng dạy di động phục vụ nghiên cứu bơm nước bằng năng lượng mặt trời, thiết bị giáo dục, đào tạo kỹ năng kỹ thuật, hệ thống đào tạo năng lượng tái tạo. 1 Giới thiệu thiết bị 1.1 Tổng quan Một nền tảng giảng dạy di động để nghiên cứu công nghệ phát điện quang điện, bao gồm khung nhôm, Khung nhôm được trang bị mô-đun điều khiển ánh sáng, mô-đun tải, mô-đun điều khiển tấm pin mặt trời và mô-đun đầu ra tín hiệu từ trên xuống dưới. Đầu dưới của mô-đun đầu vào và đầu ra tín hiệu được trang bị cổng USB để kết nối với thiết bị gỡ lỗi. Tất cả phần mềm dành cho máy tính. Một mô-đun nguồn sáng mô phỏng mặt trời và một tấm pin quang điện mặt trời được bố trí ở một bên của khung nhôm. Tấm pin quang điện mặt trời được đặt ngay bên dưới nguồn sáng mô phỏng mặt trời và nằm trên cùng một mặt phẳng ngang. Phần dưới của khung nhôm cũng được trang bị mô-đun hộp nguồn, và các mô-đun khác nhau phối hợp với nhau để hoàn thành mục tiêu giảng dạy của sản phẩm này. 1.2 Đặc điểm (1) Nền tảng đào tạo sử dụng cấu trúc khung cột bằng nhôm định hình, tổng thể đơn giản và trang nhã. Nó được trang bị bánh xe đa năng ở phía dưới và có thể di chuyển linh hoạt. (2) Sự kết hợp giữa phần mềm và phần cứng có thể hoàn thành nội dung đào tạo trong nhiều môn học. (3) Nền tảng huấn luyện có hệ thống bảo vệ an toàn tốt. 2 Thông số kỹ thuật Nguồn điện đầu vào: một pha ba pha 220V, 50Hz Kích thước: 1250mm x 700mm x 1995mm Trọng lượng: <141kg Nhiệt độ môi trường: -10℃～+40℃ Độ ẩm tương đối: <85% (25℃) 3. Danh sách linh kiện và giới thiệu chi tiết 3.1 Các bộ phận chính STT Tên 1 Khung nhôm 2 Bộ điều khiển quang điện PWM 3 Mô-đun truyền thông 4 Mô-đun đo lường 5 Mô-đun tải 6 Mô-đun đo lưu lượng 7 Mô-đun phân phối điện có bảo vệ cho máy trạm 8 Mô-đun máy tính 9 Mô-đun phát điện quang điện 3.2 Phụ kiện STT Tên Số lượng 1 Đồng hồ vạn năng kỹ thuật số 2 2 Cáp kết nối an toàn 4mm hai màu 1 mét 2.5 mm² 3 3 Cáp kết nối an toàn 4mm màu đỏ 1 mét 2.5 mm²một số 4 Cáp kết nối an toàn 4mm màu vàng 1 mét 2.5 mm² một số 5 Cáp kết nối an toàn 4mm màu xanh dương 1 mét 2.5 mm² một số 6 Cáp kết nối an toàn 4mm màu đen 1 mét 2.5 mm² một số 6 Cáp mạng 1 mét Loại 5 màu vàng 1 7 Cáp mạng 2 mét Loại 5 màu xanh dương 2 8 Bộ chuyển đổi Ethernet USB 2.0 1 9 Cáp USB hai đầu 3 10 Ổ cắm điện kiểu Châu Âu 6 vị trí có công tắc 1 11 Đầu nối hình chữ U K4 màu đen 6 12Đầu nối hình chữ U K4 màu đỏ 6 13 Phích cắm kiểu Châu Âu 2 14 Dây dẫn thử nghiệm phích cắm kiểu Châu Âu 1 15 Giao diện JTAG 1 4 Danh sách thí nghiệm Thí nghiệm 1 Thí nghiệm cấp nguồn cho tấm pin mặt trời Thí nghiệm 2 Thí nghiệm sạc pin bằng tấm pin mặt trời Thí nghiệm 3 Kiểm thử phần mềm điều khiển quang điện Thí nghiệm 4 Thí nghiệm kiểm thử phần mềm ứng dụng Thí nghiệm 5 Thí nghiệm kiểm thử phần mềm Matlab
