SMTF006F Thiết bị phân phối và đo lường kênh hở, kênh dẫn dòng 2,5 mét, thiết bị đào tạo kỹ thuật chất lỏng, thiết bị giảng dạy, thiết bị giáo dục.I. Tổng quan sản phẩm
1.1 Tổng quan

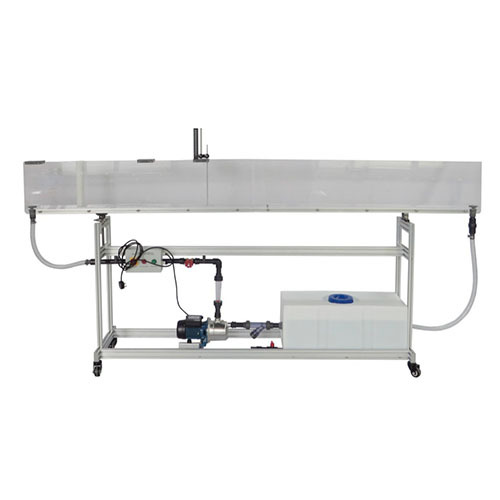

Kỹ thuật thủy lực liên quan đến các tuyến đường thủy nhân tạo, điều tiết sông ngòi và đập chắn, v.v. Bằng cách sử dụng máng thí nghiệm trong phòng thí nghiệm, các nguyên tắc cơ bản cần thiết có thể được giảng dạy. Máng thí nghiệm là một vòng tuần hoàn nước khép kín. Mặt cắt ngang của phần thí nghiệm là 60x300mm và chiều dài của phần thí nghiệm là 2,5m. Các vách bên của phần thí nghiệm được làm bằng plexiglass, cho phép quan sát tốt các thí nghiệm. Bộ phận đầu vào được thiết kế sao cho nước chảy vào phần thí nghiệm hầu như không có nhiễu loạn. Độ nghiêng của máng thí nghiệm có thể được điều chỉnh để mô phỏng độ dốc và tạo thành dòng chảy nước đồng đều ở độ sâu thoát nước không đổi. Có nhiều hình dạng đập tràn khác nhau để đảm bảo kế hoạch thí nghiệm.
1.2 Đặc điểm
(1) Thiết bị sử dụng kết cấu khung cột bằng nhôm định hình, tổng thể đơn giản và trang nhã. Nó được trang bị bánh xe đa năng ở phía dưới để di chuyển linh hoạt.
(2) Nền tảng đào tạo có hệ thống bảo vệ an toàn tốt. (3) Máy mô phỏng được làm bằng vật liệu trong suốt, thuận tiện cho việc quan sát dòng chảy của nước.
(4) Tốc độ dòng chảy của nước có thể được điều chỉnh bằng van bi.
II. Thông số hiệu suất
Nguồn điện đầu vào: AC 220V 50Hz một pha ba dây
Kích thước: 3000mm x 500mm x 1000mm
Trọng lượng: <100Kg
Nhiệt độ môi trường: -10℃～+40℃
Độ ẩm tương đối: <85% (25℃)
III. Danh sách linh kiện và giới thiệu chi tiết
3.1 Các bộ phận chính
Số Tên
1 Bồn chứa nước
2 Ống dẫn nước vào
3 Ống dẫn nước ra
4 Bơm nước
5 Van bi
6 Đồng hồ đo lưu lượng
7 Ống dẫn nước vào
8 Núm điều chỉnh
9 Bộ lọc
10 Van xả
11 Khối kéo kênh hở
12 Đồng hồ đo mực nước
13 Kênh hở
3.2 Các bộ phận điện
Số Tên
1 Công tắc tải
2 Đèn báo bơm nước
3 Đèn báo nguồn
3.3 Danh sách cấu hình thiết bị
Số Tên Số lượng
Linh kiện 1 Bồn chứa nước 1
Linh kiện 2 Ống dẫn nước vào 1
Linh kiện 3 Ống xả nước 1
Linh kiện 4 Bơm nước 1
Linh kiện 5 Van bi 1
Linh kiện 6 Đồng hồ đo lưu lượng 1
Linh kiện 7 Ống dẫn nước vào 1
Linh kiện 8 Núm điều chỉnh 1
Linh kiện 9 Van điều khiển 2
Linh kiện 10 Công tắc bơm nước 1
Linh kiện 11 Đèn báo bơm nước 1
Linh kiện 12 Công tắc nguồn 1
Linh kiện 13 Đèn báo nguồn 1
Linh kiện 14 Đồng hồ đo mực nước 1
3.4 Phụ kiện
Số Tên Số lượng
1 Tấm chắn dòng chảy 1
2 Đập tràn nhọn 1
3 Đập tràn đỉnh rộng 1
4 Tấm đập tràn mở hình chữ nhật 1
5 Tấm đập tràn mở hình thang 1
6 Tấm đập tràn mở hình chữ V 1
7 Tấm đập tràn hình chữ nhật không có lỗ mở 1
IV. Danh sách thí nghiệm
Thí nghiệm 1: Xác định hệ số dòng chảy của đập tràn
Thí nghiệm 2: Nghiên cứu hiện tượng nhảy thủy lực
Thí nghiệm 3: Nghiên cứu hệ số và hệ số Chezy
Thí nghiệm 4: Nghiên cứu mối quan hệ giữa đập tràn đỉnh hẹp dưới nước và đập tràn gấp khúc
