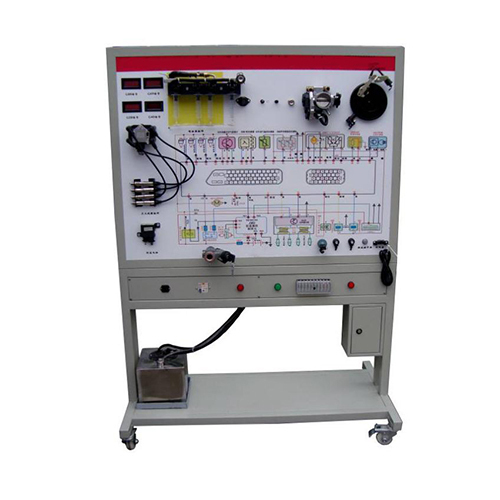

SMA046A Thiết bị chẩn đoán lỗi kim phun xăng điện tử (EUIS) - Thiết bị giảng dạy ô tô - Thiết bị giáo dục - Thiết bị phục vụ giảng dạy1. Tổng quan
Sản phẩm này sử dụng hệ thống điều khiển điện động cơ thực tế hoàn toàn mới 100%, hiển thị cấu trúc và nguyên lý hoạt động của các bộ phận điều khiển điện động cơ xe, trên bảng trình diễn, nó vẽ sơ đồ điều khiển điện động cơ ô tô đầy đủ, dây mạch, được trang bị cáp điện an toàn 4mm, với các chân thử nghiệm, sinh viên có thể đo điện áp, điện trở, tần số của xe, dễ vận hành, an toàn và đáng tin cậy.
2. Công dụng chính
1) Thích hợp cho các trường đại học và cao đẳng, viện đào tạo, phục vụ nhu cầu giảng dạy và đào tạo lý thuyết động cơ ô tô và khả năng thực hành bảo dưỡng.
2) Thích hợp cho các trung tâm đánh giá nghề nghiệp, để đánh giá khả năng của kỹ sư về bộ phận điều khiển điện động cơ ô tô. 3) Sản phẩm phù hợp cho việc học mạch điều khiển điện động cơ xe, cấu trúc động cơ ô tô, trình diễn chức năng, tìm lỗi và mô phỏng, kiểm tra và khắc phục lỗi, bảo trì, v.v.
3. Cấu trúc và linh kiện
Bộ điều khiển điện tử động cơ Era Superman, bộ điều khiển chống trộm, chìa khóa chống trộm, động cơ
các loại cảm biến, các loại bộ chấp hành động cơ, thiết bị đầu cuối kiểm tra, hệ thống chẩn đoán lỗi,
hệ thống cài đặt lỗi, pin dung lượng lớn, hoặc công tắc nguồn 12VDC, sơn UV màu khổ lớn
sơ đồ mạch nguyên lý, bảng điều khiển, hướng dẫn sử dụng tiếng Anh.
4. Tính năng
1) Hệ thống điều khiển điện tử động cơ ô tô, hiển thị cấu trúc và nguyên lý hệ thống điều khiển mạch điện động cơ xe.
2) Thanh thao tác: Công tắc đánh lửa và công tắc, có thể minh họa quy trình hoạt động của hệ thống điều khiển mạch điện động cơ xe.
3) Hệ thống mô phỏng lỗi: Mô phỏng điều kiện làm việc thực tế, thiết lập nhiều lỗi thực tế trên xe (thông thường từ 1 đến 36 điểm kiểm tra lỗi), số lượng và nội dung điểm lỗi có thể điều chỉnh.
4) Có các dây dẫn thử nghiệm được lắp đặt trên bảng điều khiển, bạn có thể kiểm tra tín hiệu của các thành phần mạch hệ thống, chẳng hạn như điện trở, điện áp, dòng điện, tần số, dạng sóng, v.v.
5) Với các ổ cắm chẩn đoán, bạn có thể đọc mã lỗi và luồng dữ liệu.
6) Bảng điều khiển có sơ đồ mạch được sơn UV, giống như xe thật. Bảng điều khiển bằng nhôm và nhựa dày 4mm, sinh viên có thể học tập với vật thật.
7) Mặt bàn có khoảng trống 30cm, dễ dàng đặt các thiết bị đo và kiểm tra, bạn có thể viết báo cáo đào tạo trên bàn. 5. Thông số kỹ thuật
Kích thước: 1240×650×1700mm (Dài×Rộng×Cao)
Màu sắc thiết bị: Xám mờ (khách hàng có thể chọn màu theo ý muốn)
1) Nguồn điện: DC 12V
2) Môi trường làm việc: -40℃～+50℃
3) Nguồn điện AC: AC 220V, 50Hz, một pha, ba dây
Chúng tôi có thể sản xuất theo đơn đặt hàng của khách hàng dựa trên yêu cầu của bạn.
