SMTF1047 Thiết bị ma sát ống Thiết bị đào tạo kỹ thuật chất lỏng Thiết bị giáo dục Thiết bị giảng dạy1. Giới thiệu thiết bị
1.1 Tổng quan

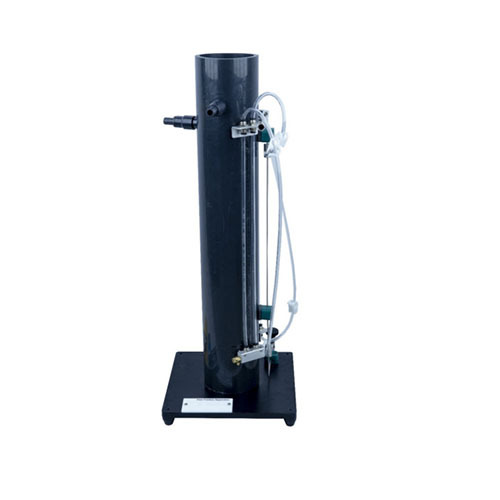

Thiết bị ma sát đường ống bao gồm một đường ống thử nghiệm (được lắp thẳng đứng trên giàn khoan), một bình chứa áp suất không đổi, một van điều khiển lưu lượng, một van xả và hai bộ đồng hồ đo áp suất để đo tổn thất áp suất trong đường ống.
1.2 Tính năng
Thiết bị nhỏ gọn và linh hoạt, có thể được sử dụng để mô phỏng thực nghiệm trong nhiều điều kiện môi trường khác nhau, giúp sinh viên dễ dàng quan sát các hiện tượng thực nghiệm. Thiết bị hầu như không cần bảo trì, và toàn bộ thiết bị được làm bằng vật liệu chống gỉ.
2. Thông số kỹ thuật
Chiều dài thiết bị: 320mm
Chiều rộng thiết bị: 320mm
Chiều cao thiết bị: 900mm
Trọng lượng: 25kg
3. Danh sách linh kiện và giới thiệu chi tiết
3.1 Linh kiện chính
Tên gọi
1 Bình chứa thể tích
2 Khí quản trong suốt
3 Vòi phun bằng thép không gỉ
4 Kẹp Huffman
5 Van tràn
6 Cửa nạp nước
7 Van xả
3.2 Phụ kiện
Tên gọi Số lượng
1 Đồng hồ đo chênh lệch áp suất 1
2 Cốc đong 1
3 Dây mềm (1,5m) 1
4 Máy bơm hơi 1
5 Đồng hồ bấm giờ 1
4. Danh sách thí nghiệm
Thí nghiệm 1: Xác định hệ số ma sát liên quan trong một dải tốc độ nhất định của dòng chảy tầng qua đường ống
Thí nghiệm 2: Lựa chọn công thức đường ống
Thí nghiệm 3: Đo hệ thống ma sát chất lỏng
Thí nghiệm 4: Xác định hệ số ma sát và hệ số cản cục bộ
