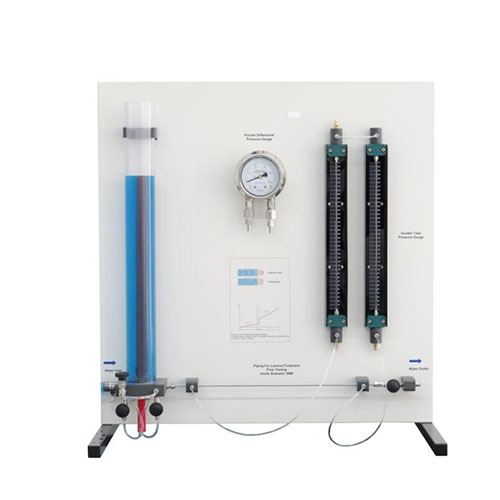

SMTFHM 150.01 Ma sát ống cho thủy động lực học dòng chảy tầng/rối loạn Thiết bị phòng thí nghiệm Thiết bị giảng dạy Thiết bị giảng dạy1. Giới thiệu về thiết bị
1.1 Tổng quan
Khi chất lỏng chảy qua đường ống, tổn thất áp suất xảy ra do ma sát trong và ma sát giữa chất lỏng và thành ống. Khi tính toán tổn thất áp suất, chúng ta cần biết hệ số ma sát, một đại lượng không có đơn vị. Hệ số ma sát được xác định bằng cách sử dụng số Reynolds, mô tả tỷ số giữa lực quán tính và lực ma sát.
SMTFHM 150.01 cho phép bạn nghiên cứu mối quan hệ giữa tổn thất áp suất do ma sát chất lỏng và vận tốc dòng chảy trong đường ống. Ngoài ra, hệ số ma sát của đường ống có thể được xác định.
Thiết lập thí nghiệm bao gồm một đoạn ống có đường kính nhỏ, trong đó xảy ra dòng chảy nhiễu loạn tầng. Số Reynolds và hệ số ma sát trong đường ống được xác định từ vận tốc dòng chảy và tổn thất áp suất. Trong trường hợp dòng chảy nhiễu loạn, đường ống được cấp trực tiếp từ hệ thống cấp nước. Một ống đứng tràn đảm bảo áp suất không đổi của nguồn cấp nước cần thiết cho dòng chảy nhiễu loạn. Có thể sử dụng một van để điều chỉnh lưu lượng.
Áp suất trong dòng chảy nhiễu loạn được đo bằng đồng hồ đo áp suất hai ống. Trong dòng chảy rối, áp suất được đo bằng áp kế có cơ cấu đồng hồ.
1.2 Tính năng
(1) Cho phép người dùng nghiên cứu mối quan hệ giữa tổn thất áp suất do ma sát chất lỏng và vận tốc dòng chảy trong đường ống.
(2) Thiết bị thí nghiệm bao gồm một đường ống có đường kính nhỏ, trong đó xảy ra dòng chảy tầng và dòng chảy rối.
(3) Trong trường hợp dòng chảy rối, đường ống được cấp nước trực tiếp từ hệ thống cấp nước. Ống đứng tràn đảm bảo áp suất cấp nước ổn định cần thiết cho dòng chảy tầng. Van có thể được sử dụng để điều chỉnh lưu lượng.
(4) Áp suất trong dòng chảy tầng được đo bằng đồng hồ đo áp suất ống đôi. Trong dòng chảy rối, áp suất được đo bằng đồng hồ đo áp suất có cơ cấu đồng hồ.
2. Thông số kỹ thuật
Nguồn điện đầu vào: AC 220V một pha ±10%
Kích thước: 880mm*700mm*920mm
Trọng lượng: ＜44kg
Điều kiện làm việc: Nhiệt độ môi trường: 10℃～30℃ Độ ẩm tương đối: <75% (25℃)
3. Danh sách linh kiện
3.1 Linh kiện chính
Tên gọi
1 Bồn chứa nước
2 Cổng tràn
3 Van bypass dòng chảy rối
4 Cửa nạp nước
5 Van điều khiển dòng chảy tầng
6 Đoạn ống thí nghiệm
7 Van xả
8 Đồng hồ đo áp suất phía áp suất thấp
9 Đồng hồ đo áp suất phía áp suất cao
10 Lưới lọc
11 Đồng hồ đo chênh lệch áp suất
12 Van xả
3.2 Mô-đun thí nghiệm chất lỏng cơ bản
Mô-đun thí nghiệm chất lỏng cơ bản chủ yếu cung cấp các thiết bị cơ bản cho một thí nghiệm duy nhất, bao gồm:
Tên gọi
1 Công tắc điều khiển nguồn
2 Núm điều khiển công tắc
3 Đèn báo hoạt động
4 Van điều khiển lưu lượng
5 Van xả áp
6 Đồng hồ đo mức khí cho bồn định lượng
Cấu trúc bên trong Bồn chứa có bơm chìm
Lưu ý: Mô-đun này cần được mua riêng. Sẽ thuận tiện hơn khi sử dụng với thiết bị hiển thị lưu lượng kênh hở
4. Danh sách thí nghiệm
Thí nghiệm 1: Thí nghiệm kiểm tra dòng chảy tầng
Thí nghiệm 2: Thí nghiệm kiểm tra dòng chảy rối
