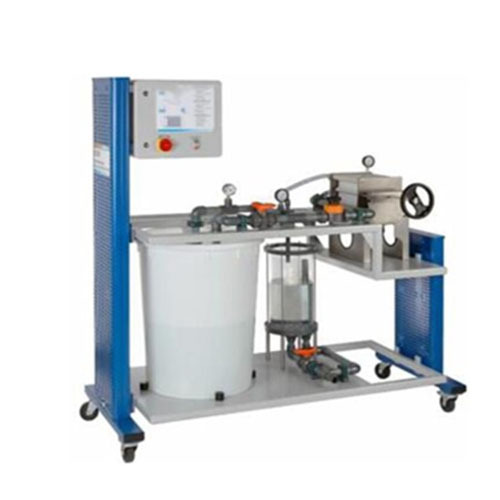

Thiết bị đào tạo kỹ thuật máy ép lọc dạng tấm và khung Thiết bị giáo dục Thiết bị giảng dạy

SMTFCE 287 Thiết bị đào tạo kỹ thuật máy ép lọc dạng tấm và khung Thiết bị giáo dục Thiết bị giảng dạy
Tách chất rắn khỏi huyền phù bằng máy lọc khung bản1
Lọc bánh không liên tục1 * Thí nghiệm thực hành ở quy mô phòng thí nghiệm
Mô tả kỹ thuật
Máy lọc khung bản được sử dụng trong ngành công nghiệp đồ uống, ví dụ, để làm trong các sản phẩm trung gian.
Hỗn hợp diatomit và nước (khuyến nghị) được chuẩn bị trong bể. Một máy bơm đảm bảo chất rắn vẫn lơ lửng và không lắng xuống. Máy bơm đưa huyền phù vào các khoang tách riêng biệt của máy lọc khung bản. Khoang tách được tạo thành bởi một khung lọc và hai tấm lọc. Các tấm lọc được
rãnh và phủ vải lọc. Dịch lọc đi qua vải lọc và chảy qua các rãnh trên các tấm lọc vào ống thu. Dịch lọc thoát ra khỏi máy lọc khung bản qua ống thu và được thu vào bể lọc. Vật liệu rắn được tách ra tại vải lọc, tại đây nó tạo thành bánh lọc đang phát triển. Khi bánh lọc trở nên dày hơn, sức cản dòng chảy của nó cũng tăng lên. Khi buồng tách đầy, hoặc đạt đến chênh lệch áp suất tối đa, quá trình lọc kết thúc. Các tấm và khung của máy lọc ép tấm và khung được kéo ra. Bánh lọc có thể được lấy ra. Trong lần lọc tiếp theo, các tấm và khung phải được đẩy lại với nhau. Một trục chính được sử dụng để ép chúng lại với nhau. Lực ép đảm bảo rằng huyền phù không bị rò rỉ từ các điểm tiếp xúc giữa các tấm và khung, mà được đẩy qua vải lọc.

Lưu lượng qua máy ép lọc khung bản được điều chỉnh bằng van. Áp suất xảy ra trong quá trình lọc được hiển thị trên áp kế. Bể lọc được chia vạch. Điều này có nghĩa là có thể sử dụng đồng hồ bấm giờ để đo lưu lượng. Một máy đo độ đục đi kèm cho phép xác định nồng độ chất rắn của dịch lọc. Khuyến nghị sử dụng buồng sấy để đánh giá các thí nghiệm.
Tài liệu hướng dẫn được cấu trúc tốt trình bày các nguyên tắc cơ bản và hướng dẫn từng bước thực hiện thí nghiệm.
Mục tiêu học tập / Thí nghiệm
Tìm hiểu nguyên lý và phương pháp cơ bản của máy ép lọc khung bản
Tạo huyền phù
Loại bỏ bánh lọc
Lắp vải lọc
Cơ sở của lọc bánh: Phương trình Darcy
Sự thay đổi theo thời gian của lượng dịch lọc và nồng độ chất rắn trong dịch lọc
Khối lượng bánh lọc phụ thuộc vào lượng dịch lọc
