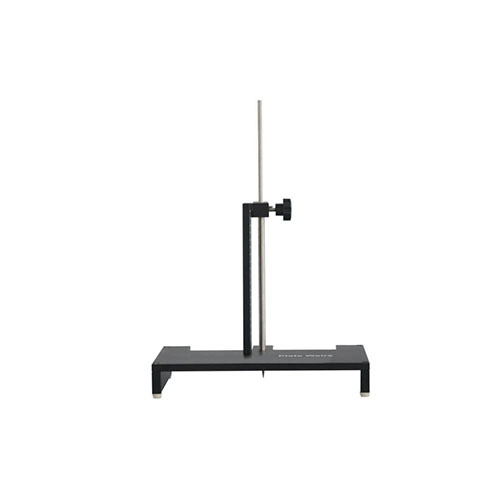

SMTF3104 Đập tràn tấm Kỹ thuật chất lỏng Thiết bị đào tạo Thiết bị giáo dục Thiết bị giảng dạy1. Giới thiệu về thiết bị
1.1 Tổng quan
Tràn là một cấu trúc điều khiển chặn một kênh hở theo một cách quy định. Chúng thường được sử dụng để xác định lưu lượng trong một kênh hở. Thiết bị bao gồm hai tràn tấm khác nhau. Hai tràn này là tràn đo lường điển hình với miệng tràn trong suốt. Trong trường hợp tràn Thomson, miệng tràn có hình tam giác; trong trường hợp tràn Rebock, miệng tràn có hình chữ nhật. Các tấm tràn được lắp đặt và bắt vít vào mô-đun đế. Việc lắp đặt và thay thế tràn có thể nhanh chóng và thuận tiện. Nước trong máng thí nghiệm nhỏ trong mô-đun đế thí nghiệm cơ học chất lỏng chảy qua tràn đang được nghiên cứu. Thiết bị cũng bao gồm một đồng hồ đo mực nước để phát hiện cột nước nhằm xác định chiều cao mực nước, sau đó so sánh các giá trị đo được.
1.2 Tính năng
(1) Thiết kế của thiết bị đẹp mắt và đơn giản, nguyên lý hoạt động dễ hiểu.
(2) Thiết bị dễ vận hành và thuận tiện cho các thí nghiệm.
(3) Thiết bị được làm bằng vật liệu cao cấp, tuổi thọ cao.
2. Thông số kỹ thuật
Kích thước: 370mm x 270mm x 520mm
Trọng lượng: 7kg
Điều kiện làm việc: Nhiệt độ môi trường 10℃～30℃, độ ẩm tương đối <75% (25℃).
3. Danh mục linh kiện và giới thiệu chi tiết
3.1 Linh kiện chính
Số hiệu
1 Đồng hồ đo mực nước
2 Thang đo
3 Đập tràn chữ nhật
4 Đập tràn đỉnh
3.2 Danh mục cấu hình thiết bị
Số sê-ri Tên Số lượng
Linh kiện 1 Đồng hồ đo mực nước 1
Linh kiện 2 Đập tràn đỉnh 1
Linh kiện 3 Đập tràn chữ nhật 1
4. Danh sách thí nghiệm
Thí nghiệm 1: Thí nghiệm lắp đặt đập tràn kiểu tấm điển hình
Thí nghiệm 2: Thí nghiệm sử dụng đồng hồ đo mực nước
Thí nghiệm 3: Thí nghiệm đo lưu lượng sử dụng đập tràn hình chữ nhật
Thí nghiệm 4: Thí nghiệm đo lưu lượng sử dụng đập tràn đỉnh nhọn
