Bàn thực hành huấn luyện phanh khí nén/thủy lực, thiết bị phòng thí nghiệm, thiết bị dạy nghề, thiết bị đào tạo kỹ thuật ô tô, thiết bị giảng dạy ô tô.
No.SMA107A

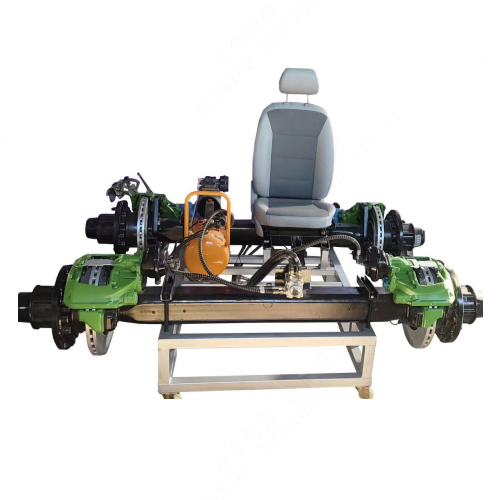

SMA107A Bàn thực hành huấn luyện phanh khí nén/thủy lực, thiết bị phòng thí nghiệm, thiết bị dạy nghề, thiết bị đào tạo kỹ thuật ô tô, thiết bị giảng dạy ô tô.
SMA107A Bàn thực hành huấn luyện phanh khí nén/thủy lực, thiết bị phòng thí nghiệm, thiết bị dạy nghề, thiết bị đào tạo kỹ thuật ô tô, thiết bị giảng dạy ô tô. 1. Giới thiệu Thiết bị huấn luyện này là một dụng cụ hỗ trợ giảng dạy mô phỏng động lực học vật lý do công ty chúng tôi phát triển để phục vụ việc giảng dạy về ô tô. Nó có các chức năng như trình diễn trực tiếp hoạt động phanh và điều khiển mô phỏng. Bàn thí nghiệm này sử dụng phanh đĩa khí nén và sử dụng bơm khí tích hợp để dẫn động máy nén khí. Nó sử dụng giá đỡ di động, bơm khí và được trang bị ghế ngồi để dễ dàng thao tác. Cấu tạo hệ thống: Máy nén khí trước tiên đưa khí nén vào bình chứa khí thông qua van một chiều. Sau khi khí nén được làm mát trong ống dẫn khí và tách dầu và nước, nó được chia thành hai mạch: một mạch dẫn đến buồng khí phanh sau thông qua bình chứa khí và buồng giữa của van phanh hai buồng; mạch còn lại dẫn đến buồng khí phanh trước thông qua bình chứa khí và buồng dưới của van phanh hai buồng. Cải thiện an toàn khi lái xe Quá trình hoạt động Khi nhấn bàn đạp phanh, cần kéo sẽ kéo van điều khiển phanh để làm cho nó hoạt động. Khí nén trong bình chứa khí phía trước và phía sau được điều chỉnh thông qua hai buồng của van điều khiển phanh tương ứng, sau đó đi vào buồng khí phanh bánh trước và bánh sau để phanh bánh trước và bánh sau. Đồng thời, van một chiều hai chiều được kết nối song song giữa mạch phanh trước và sau được kết nối với van điều khiển phanh rơ moóc để ngắt nguồn khí từ bình chứa khí đến rơ moóc, nhờ đó rơ moóc được xả khí và phanh lại. 2. Thông số kỹ thuật chính 1. Động cơ: AC220V 2. Phanh: phanh đĩa 3. Bơm khí: AC220V tích hợp, không cần bảo dưỡng. 4. Trọng lượng: 1180kg 3. Phương pháp lắp đặt thiết bị 1. Mở hộp đóng gói và tháo màng bảo vệ bằng nhựa. 2. Lắp bánh xe khung, chú ý hai bánh xe đa năng, chúng nên được lắp đặt ở một bên của bàn thao tác. 3. Kết nối nguồn điện 220V AC. 4. Kiểm tra xem dây điện có bị lỏng không. 5. Dây nguồn của thiết bị này được chia thành hai pha 220V, hai dây nóng trên phích cắm điện có điện áp 220V. Dây còn lại là dây trung tính (lưu ý: dây nối đất trên ổ cắm điện hai pha của phòng thí nghiệm được đổi thành dây trung tính); vỏ thiết bị phải được nối đất chắc chắn khi sử dụng.
