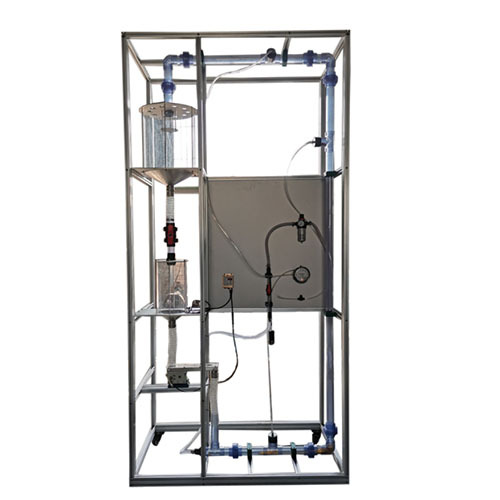

SMTF003 Thiết bị đào tạo kỹ thuật vận chuyển chất lỏng bằng khí nén, thiết bị giảng dạy, thiết bị đào tạo nghề.Băng tải khí nén có thể được sử dụng để vận chuyển chất rắn phân tán trên những khoảng cách lớn trong đường ống.
Chất rắn được vận chuyển ra khỏi bể nạp liệu thông qua máng rung vào luồng khí. Một vòi phun có thể thay thế sẽ phân tán chất rắn trong luồng khí. Luồng khí vận chuyển chất rắn lên trên trong ống. Quá trình vận chuyển kết thúc tại bể thu gom.
Tùy thuộc vào vận tốc và hàm lượng chất rắn trong luồng khí, các trạng thái vận chuyển khác nhau có thể xảy ra. Ở vận tốc cao, chất rắn được phân tán đều trên mặt cắt ngang của ống (vận chuyển pha loãng). Nếu vận tốc giảm, các sợi và bi hình thành trên thành ống, sau đó trượt xuống do vận tốc lắng cao hơn. Các sợi và bi lại phân rã trong luồng khí và tái tạo. Việc giảm vận tốc xuống dưới vận tốc lắng của từng hạt cuối cùng dẫn đến vận chuyển nút. Các trạng thái vận chuyển khác nhau có thể được quan sát qua ống trong suốt.
Để xác định tổn thất áp suất và vận tốc dòng chảy, các điểm đo được bố trí tại tất cả các vị trí liên quan. Vận tốc của luồng khí được điều chỉnh bằng bộ điều chỉnh áp suất. Lưu lượng khối rắn có thể được điều chỉnh bằng cách điều chỉnh độ nghiêng của máng rung trên một biến trở. Khí nén phải được cung cấp từ nguồn cung cấp phòng thí nghiệm.
Nên sử dụng hạt đậu Hà Lan hoặc hạt nhựa làm chất rắn.
Thông số kỹ thuật
Nâng áp suất khí nén của chất rắn trong ống thẳng đứng
Nạp chất rắn vào luồng khí thông qua máng rung với độ nghiêng có thể điều chỉnh
4 đầu phun có thể thay thế để phân tán vật liệu nạp vào luồng khí
Ống thẳng đứng làm bằng thủy tinh
Bình thu và bình nạp làm bằng vật liệu trong suốt (PMMA)
Bình thu và bình nạp được kết nối với nhau bằng ống có van nút
Bộ điều chỉnh áp suất chính xác để điều chỉnh áp suất đầu vào và lưu lượng
Các điểm đo tổn thất áp suất và vận tốc dòng chảy
Thông số kỹ thuật
Ống đứng
Chiều cao: 2m
Đường kính: 50mm
Bình chứa
Dung tích: 20L
Bình thu: 40L
Phạm vi đo
Vận tốc: 0…36m/s
Chênh lệch áp suất: 0…10kPa
Áp suất: 0…1bar
230V, 50Hz, 1 pha
120V, 60Hz, 1 pha
Tùy chọn UL/CSA
Kích thước và trọng lượng
Dài x Rộng x Cao: 1280x800x2880mm
Trọng lượng: khoảng 190kg
Yêu cầu vận hành
Khí nén: tối thiểu 1500mbar, 60m3/h
