SMTF3108 Đo áp suất Đồng hồ đo áp suất Chất lỏng Thiết bị đào tạo kỹ thuật Thiết bị giảng dạy Thiết bị giáo dục1. Giới thiệu thiết bị
1.1 Tổng quan
Trong nhiều dự án hiện nay, việc đo áp suất chính xác có liên quan đến việc dự án có thể được thực hiện đúng hay không. Do đó, việc đo áp suất ngày càng trở nên quan trọng. Để đo chính xác các giá trị áp suất, cần có các thiết bị đo chuyên nghiệp.

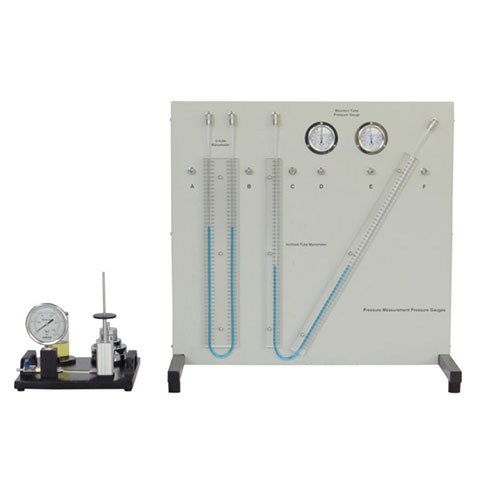

Thiết bị đo áp suất SMTF3108 có ba loại đồng hồ đo áp suất: đồng hồ đo áp suất vi sai ống chữ U, đồng hồ đo áp suất vi sai ống nghiêng và đồng hồ đo áp suất vi sai ống Bourdon. Trong thí nghiệm, một ống tiêm nhựa được sử dụng để tạo áp suất trong phạm vi milibar và hiển thị trên đồng hồ đo áp suất. Thiết bị thí nghiệm được trang bị hai đồng hồ đo áp suất ống Bourdon để đo áp suất dương và âm. Đồng hồ đo áp suất ống chữ U, đồng hồ đo áp suất ống nghiêng và đồng hồ đo áp suất ống Bourdon của thiết bị thí nghiệm có thể được sử dụng kết hợp với các đường ống. Thiết bị hiệu chuẩn có thể sử dụng đồng hồ đo áp suất piston có trọng lượng để hiệu chuẩn thêm các đồng hồ đo áp suất ống Bourdon.
1.2 Tính năng
(1) Thiết bị đo áp suất có đầy đủ chức năng, nhỏ gọn và dễ di chuyển. Không giới hạn kích thước địa điểm thí nghiệm.
(2) Thiết bị đo áp suất không chỉ có thể đo chênh lệch áp suất mà còn cung cấp thiết bị hiệu chuẩn chênh lệch áp suất.
(3) Thiết bị sử dụng vật liệu thân thiện với môi trường và chống ăn mòn, đảm bảo tuổi thọ lâu dài.
(4) Thiết bị đo áp suất cung cấp nhiều loại dụng cụ đo áp suất, có thể được sử dụng cho nhiều phương pháp đo lường khác nhau.
2. Thông số kỹ thuật
Kích thước: 0,64m x 0,86m x 0,46m
Trọng lượng: 40KG
Điều kiện làm việc: Nhiệt độ môi trường -10℃～+40℃; Độ ẩm tương đối <85% (25℃)
3. Danh sách linh kiện và giới thiệu chi tiết
3.1 Linh kiện chính
STT Tên
1 Đồng hồ đo chênh lệch áp suất ống chữ U
2 Đồng hồ đo chênh lệch áp suất ống Bourdon
3 Đồng hồ đo chênh lệch áp suất ống nghiêng
4 Thiết bị hiệu chuẩn chênh lệch áp suất ống Bourdon piston
5 Trọng lượng
3.2 Danh sách cấu hình thiết bị
STT Tên Số lượng
Linh kiện 1 Đồng hồ đo chênh lệch áp suất ống chữ U 1
Linh kiện 2 Đồng hồ đo chênh lệch áp suất ống Bourdon 2
Linh kiện 3 Đồng hồ đo chênh lệch áp suất ống nghiêng 1
Linh kiện 4 Thiết bị hiệu chuẩn chênh lệch áp suất ống Bourdon piston 1
3.3 Phụ kiện
STT Tên Số lượng
1 Ống tiêm 1
2 Mực gốc nước 1
3 Kết nối ống dẫn khí 1
4 Quả cân 5
4. Danh sách thí nghiệm
Thí nghiệm 1 minh họa thí nghiệm đo trực tiếp giá trị áp suất bằng đồng hồ đo chênh áp ống chữ U
Thí nghiệm 2 minh họa thí nghiệm đo trực tiếp giá trị áp suất bằng đồng hồ đo chênh áp ống nghiêng
Thí nghiệm 3 minh họa thí nghiệm đo gián tiếp giá trị áp suất bằng đồng hồ đo chênh áp ống Bourdon và so sánh với giá trị đo trực tiếp bằng thiết bị đo.
Thí nghiệm 4 minh họa thí nghiệm hiệu chuẩn bằng thiết bị hiệu chuẩn chênh áp ống Bourdon
