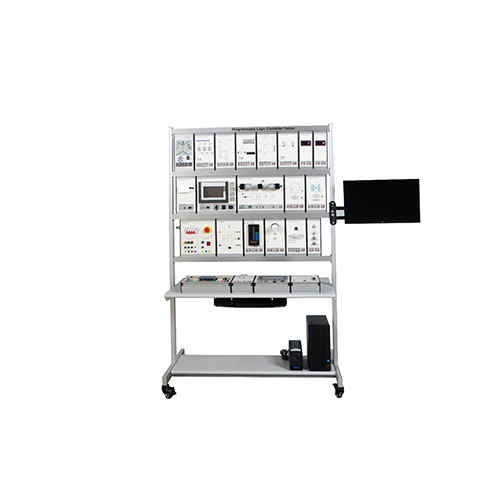

SMTE2521 Thiết bị huấn luyện bộ điều khiển logic lập trình (PLC), thiết bị phòng thí nghiệm điện, thiết bị giảng dạy, thiết bị đào tạo nghề.1. Giới thiệu sản phẩm
1.1 Mô tả sản phẩm
Thiết bị này là một nền tảng thí nghiệm bộ điều khiển logic lập trình (PLC) được thiết kế cho lĩnh vực giáo dục. Nó chủ yếu được sử dụng để giảng dạy các thí nghiệm giúp sinh viên hiểu sâu hơn về nguyên lý điều khiển PLC, chiến lược điều khiển PID và thiết kế cũng như triển khai hệ thống điều khiển tự động hóa. Thiết bị được vận hành thông qua mô-đun hộp treo. Hầu hết các mô-đun hộp treo được cấp nguồn bằng nguồn điện DC24V, dễ vận hành, an toàn và đáng tin cậy.
1.2 Đặc điểm sản phẩm
1. Thiết kế dạng mô-đun: Mô-đun hộp treo được sử dụng để tạo điều kiện cho sinh viên nhanh chóng xây dựng hệ thống thí nghiệm và kết hợp linh hoạt các mô-đun chức năng khác nhau để đáp ứng các nhu cầu thí nghiệm đa dạng.
2. Tính trực quan cao: Thiết bị được trang bị đèn báo và logo giao diện rõ ràng. Sinh viên có thể trực quan quan sát việc truyền tín hiệu và trạng thái thiết bị, thuận tiện cho việc hiểu các nguyên lý điều khiển PLC.
3. Độ an toàn cao: Hầu hết các mô-đun hộp treo sử dụng điện áp an toàn DC24V để giảm thiểu hiệu quả nguy cơ điện giật. Đồng thời, thiết bị có chức năng bảo vệ quá tải và bảo vệ ngắn mạch để đảm bảo an toàn và độ tin cậy của quá trình thí nghiệm. 4. Nội dung thực nghiệm phong phú: Bao gồm nhiều nội dung thực nghiệm như lập trình PLC, điều khiển PID và điều khiển logic, đáp ứng nhu cầu giảng dạy của các khóa học khác nhau và giúp sinh viên nắm vững công nghệ điều khiển tự động hóa.
5. Dễ vận hành và bảo trì: Giao diện vận hành của thiết bị đơn giản, rõ ràng và dễ sử dụng. Đồng thời, thiết kế thiết bị chú trọng đến sự thuận tiện trong bảo trì, cho phép thực hiện bảo trì và khắc phục sự cố hàng ngày.
2. Thông số kỹ thuật
Thông số kỹ thuật
Nguồn điện đầu vào: AC 3 pha 5 dây 380V/50Hz
Phạm vi nhiệt độ hoạt động: 0℃~40℃
Độ ẩm tương đối: ≤80%
Kích thước: 1320mm*770mm*2150mm
Trọng lượng: 170kg
3. Giới thiệu tên và chức năng các thành phần sản phẩm
3.1 Phần chính của sản phẩm
STT Tên Số lượng
1 Mô-đun thiết bị 1
2 Màn hình hiển thị 1
3 Máy chủ 1
4 Bộ nguồn dự phòng UPS 1
5 Khay bàn phím 1
3.2 Phần mô-đun sản phẩm
STT Tên Số lượng
1 Mô-đun nguồn DC (DC20V) 1
2 Mô-đun nguồn DC (DC24V) 1
3 Mô-đun nguồn chính 1
4 Mô-đun nguồn DC 0-10V 1
5 Mô-đun nguồn DC ±10V 1
6 Mô-đun chuyển mạch 1
7 Mô-đun PLC 1
8 Mô-đun màn hình cảm ứng 1
9 Mô-đun PID 1
10 Mô-đun máy phát chức năng 1
11 Mô-đun điều khiển mức 1
12 Mô-đun điều khiển chiếu sáng trong nhà 1
13 Mô-đun ống kỹ thuật số 1
14 Mô-đun điều khiển nhiệt độ 1
15 Mô-đun điều khiển nhiệt độ phòng tự động 1
16 Mô-đun thang máy ba tầng 1
17 Mô-đun băng tải 1
18 Mô-đun cần cẩu 1
19 Mô-đun mạch khởi động sao tam giác 1
20 Mô-đun hệ thống điều khiển đèn giao thông 1
21 Mô-đun nhà máy đóng chai container 1
22 Mô-đun điều khiển vị trí 1
23 Mô-đun điều khiển động cơ DC bốn góc phần tư 1
3.3 Phụ kiện sản phẩm
STT Tên Số lượng
1 Ổ cắm 1
2 Đồng hồ vạn năng 1
3 Pin 1
4 Cầu chì 5
5 Ổ USB flash 1
6 Cáp kết nối an toàn 2mm (vàng) 5
7 Cáp kết nối an toàn 2mm (xanh lá) 10
8 Cáp kết nối an toàn 2mm (đen) 10
9 Cáp kết nối an toàn 2mm (đỏ) 5
10 Cáp kết nối an toàn 4mm (xanh dương) 4
11 Cáp kết nối an toàn 4mm (hai màu) 2
12 Cáp kết nối an toàn 4mm (vàng) 4
13 Cáp mạng 2
14 Dây nguồn 2
15 Phích cắm 1
16 Chuột 1
17 Bàn phím 1
4. Danh sách thí nghiệm hướng dẫn sản phẩm
(1) Thử nghiệm mô-đun cần cẩu
(2) Thí nghiệm điều khiển mức chất lỏng
(3) Khởi động sao-tam giác kiểm tra
(4) Kiểm tra mô-đun ống kỹ thuật số
(5) Kiểm tra mô-đun nhà máy đóng chai container
(6) Kiểm tra mô-đun thang máy
(7) Kiểm tra mô-đun đèn giao thông
(8) Kiểm tra mô-đun điều khiển nhiệt độ phòng tự động
(9) Kiểm tra điều khiển góc động cơ
(10) Điều khiển PID của động cơ DC bốn góc phần tư
(11) Kiểm tra mô-đun điều khiển động cơ DC bốn góc phần tư
