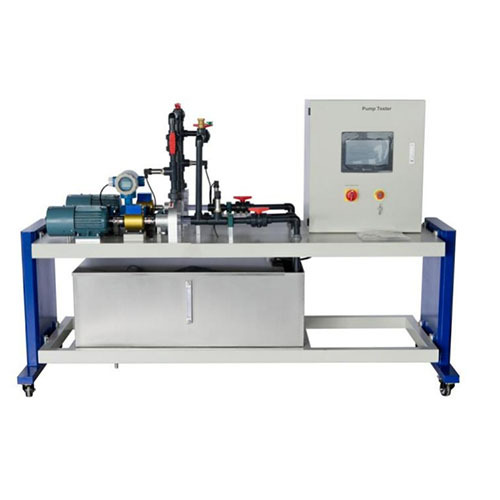

SMTF1050 Thiết bị đào tạo kỹ thuật chất lỏng Máy kiểm tra bơm Thiết bị giáo dục Thiết bị đào tạo nghề1. Giới thiệu thiết bị
1.1 Tổng quan
Trong thực tế sử dụng, một trạm cấp nước thường yêu cầu nhiều bơm ly tâm hoạt động cùng lúc. Hệ thống xử lý nước cung cấp lưu lượng và áp suất cần thiết. Có hai cách kết nối và vận hành giữa chúng: song song và nối tiếp. Máy kiểm tra bơm có thể cung cấp hai phương pháp kết nối cần thiết cho thí nghiệm. Thiết bị cung cấp hai bộ bơm nước được điều khiển bởi cùng một động cơ biến tần. Hai bơm nước cung cấp cùng lưu lượng và cùng cột áp. Thiết bị cung cấp nhiều bộ cảm biến áp suất và xác định cột áp trong đường ống nước kết hợp bằng cách đo tổng áp suất. Thiết bị cũng cung cấp thêm một ống Venturi, và người dùng có thể đo chênh lệch áp suất bằng đồng hồ đo chênh lệch áp suất vi mô (sở hữu).
1.2 Tính năng
(1) Thiết kế an toàn, thiết bị có hiệu suất nối đất tuyệt vời và đáng tin cậy.
(2) Giải pháp điện tích hợp được áp dụng, có thể hiển thị rõ ràng các dữ liệu cảm biến thu được thông qua màn hình thông minh, giúp người dùng xử lý dữ liệu dễ dàng hơn.
(3) Sử dụng vật liệu chống ăn mòn và bền hơn, thiết bị có độ an toàn cao hơn và tuổi thọ dài hơn.
2. Thông số kỹ thuật
Nguồn điện đầu vào: một pha, một dây 220V, 50Hz
Kích thước: 2300mm*900mm*1600mm
Trọng lượng: 368kg
Điều kiện làm việc: Nhiệt độ môi trường -10℃～+40℃; Độ ẩm tương đối <85% (25℃)
3. Danh sách linh kiện và giới thiệu chi tiết
3.1 Linh kiện chính
STT Tên
1 Hộp điều khiển điện
2 Đường nước vào
3 Mô-đun đo công suất, tốc độ, mô-men xoắn
4 Lưu lượng kế điện từ
5 Động cơ biến tần số 1
6 Bơm nước biến tần số 2
7 Cảm biến áp suất
8 Ống Venturi
9 Bơm ly tâm trong suốt
10 Bồn chứa nước
3.2 Linh kiện hộp nguồn
STT Tên
1 Màn hình cảm ứng
2 Công tắc dừng khẩn cấp
3 Công tắc tải
4 Contactor AC
5 Rơ le
6 Bộ nguồn chuyển mạch
7 Mô-đun đầu ra tương tự
8 Cầu dao
9 Bảng điều khiển công nghiệp
10 Bộ định tuyến
11 Thiết bị hiển thị bộ thu
12 Biến tần
3.3 Danh sách cấu hình thiết bị
STT Tên Số lượng
Linh kiện 1 Động cơ biến tần 2
Linh kiện 2 Bơm nước trong suốt 2
Linh kiện 3 Mô-đun đo công suất, tốc độ, mô-men xoắn
2
Linh kiện 4 Lưu lượng kế điện từ 1
Linh kiện 5 Cảm biến áp suất 4
Linh kiện 6 Ống Venturi 1
Linh kiện 7 Bộ nguồn chuyển mạch 1
Linh kiện 8 Bộ nguồn chuyển mạch 1
Linh kiện 9 Bảng điều khiển công nghiệp 1
Thành phần 10 Bộ định tuyến 1
Thành phần 11 Thiết bị hiển thị bộ sưu tập 2
Thành phần 12 Bộ biến tần 2
3.4 Phụ kiện
Tên Số lượng
1 Đĩa CD phần mềm 1
2 Cáp Ethernet 1
4. Danh sách thí nghiệm
Thí nghiệm 1: Trình bày nguyên lý và cách sử dụng máy kiểm tra bơm
Thí nghiệm 2: Trình diễn hoạt động nối tiếp của máy kiểm tra bơm
Thí nghiệm 3: Trình diễn hoạt động song song của máy kiểm tra bơm
Thí nghiệm 4: Trình diễn hoạt động mạng của ứng dụng máy kiểm tra bơm trên máy tính
Thí nghiệm 5: Trình diễn hoạt động mạng của ứng dụng di động của máy kiểm tra bơm
