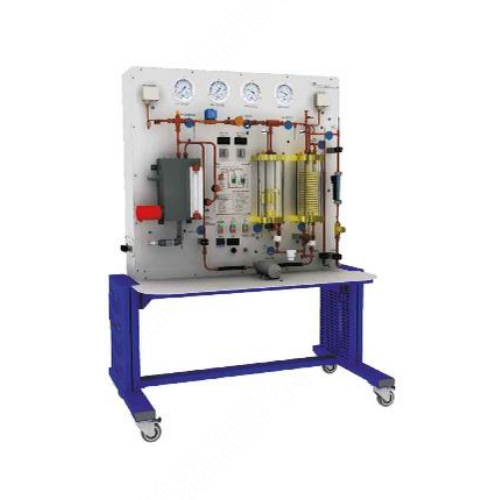

SMTH073 Thiết bị trình diễn thiết bị phòng thí nghiệm nhiệt dùng trong nghiên cứu chu trình Rankine.Chức năng:
Thiết bị nghiên cứu chu trình Rankine kích thước phòng thí nghiệm cho phép:
Nghiên cứu chu trình Rankine.
Vẽ đồ thị chu trình kết hợp trên giản đồ enthalpy.
Tính toán công suất làm lạnh tại thiết bị bay hơi, thiết bị ngưng tụ với máy nén-phun, cũng như máy phát hơi.
Tính toán cân bằng nhiệt cho các bộ trao đổi nhiệt.
Tính toán sản lượng.
Thông số kỹ thuật
Máy tạo hơi môi chất lạnh
Thể tích 0,68 l
Ống làm nóng sơ bộ 1/4²
Bộ điều nhiệt
Dung tích 5 l
Môi chất truyền nhiệt: Dầu
Công suất 2 kW
Máy nén phun
Hút và nén hơi môi chất lạnh
Bộ ngưng tụ
Vỏ thủy tinh Ống đồng
Làm mát bằng nước
Bơm màng có lưu lượng thay đổi
Trang bị van một chiều ở đầu hút và đầu xả
Áp suất tối đa: 10 bar
Lưu lượng tối đa: 20 l/h
Bộ bay hơi
Ống thủy tinh cán
Bộ gia nhiệt dạng ống có công suất thay đổi
Van giãn nở
Thiết bị đo lường bao gồm:
Ba đồng hồ đo áp suất
Mười đồng hồ đo nhiệt độ bằng cặp nhiệt điện
Bộ hiển thị nhiệt độ kỹ thuật số
Đồng hồ đo lưu lượng và van điều khiển nước cấp cho bộ ngưng tụ có diện tích thay đổi
Ampe kế, vôn kế cấp nguồn cho bộ gia nhiệt dạng ống có công suất thay đổi.
Nguồn điện: 220 Vac – 50 Hz
Kích thước (Dài x Rộng x Cao mm): 1000 x 670 x 650
Trọng lượng (Kg): 80
