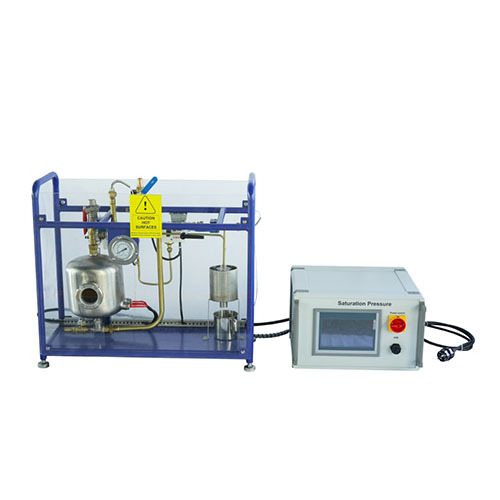

SMTF162 Thiết bị đào tạo kỹ thuật áp suất bão hòa và chất lỏng tiết lưu Thiết bị giáo dục Thiết bị đào tạo nghềI. Tổng quan về sản phẩm
1.1 Tổng quan
Thiết bị thí nghiệm áp suất bão hòa được thiết kế để giúp sinh viên hiểu và nắm vững các đặc tính của hơi nước bão hòa trong nhiệt động lực học, tức là nghiên cứu sự thay đổi nhiệt độ điểm sôi của nước bão hòa theo sự thay đổi áp suất.
Thiết bị thí nghiệm áp suất bão hòa chủ yếu bao gồm một nồi hơi, một ống vòng chữ nhật và nhiều loại cảm biến. Nồi hơi có bộ gia nhiệt hộp mực tích hợp, làm nóng nước tinh khiết trong nồi hơi đến điểm sôi. Nồi hơi cũng được trang bị một cửa sổ kính đặc biệt có thể chịu được áp suất thí nghiệm, và có thể quan sát trạng thái thay đổi trong quá trình làm nóng và làm mát nước tinh khiết. Một vòng ống hình chữ nhật cho phép hơi nước bão hòa rời khỏi đỉnh nồi hơi đi qua một vòng ống trước khi ngưng tụ và quay trở lại đáy nồi hơi để gia nhiệt lại. Áp suất tối đa cho phép của nồi hơi và ống vòng là 7 bar.
Đường ống vòng chữ nhật của thiết bị thí nghiệm áp suất bão hòa được trang bị cảm biến nhiệt độ, cảm biến áp suất và bộ điều khiển áp suất, được sử dụng để đo các đặc tính của hơi nước bão hòa. Đầu trên của đường ống hình khuyên cũng được trang bị một cổng phun nước và một van nạp. Nước tinh khiết có thể được bổ sung vào nồi hơi thông qua cổng phun nước và van nạp có thể được đóng lại để đóng đường ống hình khuyên nhằm tạo áp suất và xả khí trong đường ống, giảm thiểu các yếu tố gây nhiễu thực nghiệm. Các đường ống khác được kết nối với đường ống hình khuyên được trang bị van cách ly, cảm biến nhiệt độ và nhiệt lượng kế tiết lưu, được sử dụng để đo các đặc tính của hơi nước bão hòa đi qua nhiệt lượng kế tiết lưu, từ đó xác định tỷ lệ khô của hơi nước bão hòa. Hơi nước bão hòa được dẫn qua nhiệt lượng kế tiết lưu vào mê cung ngưng tụ giữ hơi, tại đây hơi nước được giảm xuống áp suất khí quyển và ngưng tụ thành trạng thái lỏng, được thu thập trong một cốc bên dưới mê cung.
1.2 Đặc điểm
(1) Quy mô tổng thể của thiết bị thí nghiệm áp suất bão hòa nhỏ gọn, không cần lắp ráp, chỉ cần cắm và chạy. Môi trường thí nghiệm có thể thay đổi tùy ý, và thí nghiệm giảng dạy có thể hoàn thành trong thời gian ngắn.
(2) Trong thiết kế thiết bị kiểm tra áp suất bão hòa, nhiều vật liệu chống ăn mòn được sử dụng để kéo dài tuổi thọ của thiết bị.
(3) Khả năng tương thích phần mềm của thiết bị thí nghiệm áp suất bão hòa cao.
II. Thông số hiệu suất
Công suất đầu vào: AC 220V/50Hz
Công suất gia nhiệt: 1kW
Trọng lượng: <50kg
Kích thước: 700*580*630mm
Điều kiện làm việc: nhiệt độ môi trường -10℃～+40℃; độ ẩm tương đối <85% (25℃); áp suất làm việc tối đa cho phép: 7bar
III. Danh sách linh kiện và Giới thiệu chi tiết
3.1 Linh kiện chính
Số hiệu Tên
1 Nồi hơi
2 Ống vòng chữ nhật
3 Cảm biến nhiệt độ
4 Đường nước vào
5 Van nạp
6 Van an toàn
7 Đồng hồ đo áp suất
8 Van cách ly
9 Bộ gia nhiệt
10 Bộ điều khiển áp suất
11 Cửa kính chịu áp lực đặc biệt
12 Van xả
13 Bình chứa hơi ngưng tụ
14 Bình chứa nước ngưng
15 Giá đỡ kết cấu
16 Tấm chắn acrylic
3.2 Linh kiện hộp nguồn
Số hiệu Tên
1 Màn hình cảm ứng
2 Công tắc tải
3 Giao diện USB
4 Bộ ngắt mạch
5 Ổ cắm điện hàng không 1
6 Ổ cắm điện hàng không 2
3.3 Danh sách cấu hình thiết bị
Số hiệu Tên Số lượng
Linh kiện 1 Nồi hơi 1
Linh kiện 2 Cảm biến nhiệt độ 2
Linh kiện 3 Cảm biến áp suất 1
Linh kiện 4 Bộ điều khiển áp suất 1
Linh kiện 5 Đồng hồ đo áp suất 1
Linh kiện 6 Bộ gia nhiệt 2
Linh kiện 7 Màn hình cảm ứng 1
Linh kiện 8 Công tắc tải 1
Linh kiện 9 Bộ ngắt mạch 1
Linh kiện 10 Bình chứa nước ngưng tụ 1
3.4 Phụ kiện
Số hiệu Tên Số lượng
1 Cáp dữ liệu USB 1
2 Đĩa U 1
IV. Danh sách thí nghiệm
Thí nghiệm 1: Đặc tính của chất lỏng hai pha
Thí nghiệm 2: Nguyên lý đo áp suất bão hòa
Thí nghiệm 3: Khái niệm về đường bão hòa
Thí nghiệm 4: Bảng hơi nước
Thí nghiệm 5: Sử dụng phương trình năng lượng dòng chảy ổn định
