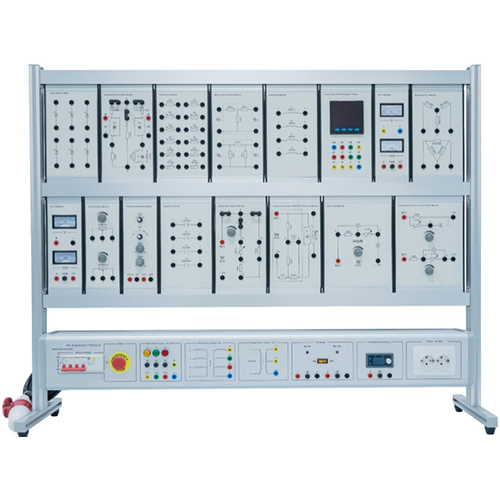

SMTE2482 Bộ dụng cụ "Lý thuyết mạch điện" - Thiết bị phòng thí nghiệm điện - Thiết bị giáo dục - Thiết bị giảng dạyI. Tổng quan sản phẩm
1.1 Tổng quan
Bộ dụng cụ thí nghiệm "Lý thuyết mạch điện" là bộ thiết bị thí nghiệm được sử dụng đặc biệt để giảng dạy các môn học như "Lý thuyết cơ bản về kỹ thuật điện" và "Công nghệ điện". Bộ dụng cụ áp dụng khái niệm thiết kế tiên tiến, và các bảng thí nghiệm có thể được thay thế tự do để thích ứng với các yêu cầu đào tạo khác nhau. Các dụng cụ thí nghiệm có độ chính xác cao, và tất cả các thiết bị nguồn và đo lường đều được trang bị hệ thống bảo vệ an toàn cá nhân đáng tin cậy để đảm bảo an toàn khi sử dụng.
Thiết bị đào tạo thực hành này phù hợp để giảng dạy nhiều môn học, có khả năng mở rộng tốt và có thể được mở rộng sang các nội dung đào tạo khác. Mặt trước của hộp treo thí nghiệm được trang bị sơ đồ mạch và ký hiệu để giúp sinh viên hiểu rõ hơn về thiết kế mạch. Mạch thí nghiệm được thiết kế theo mô hình mạch đơn vị, và mỗi mạch đơn vị được xây dựng dựa trên các nguyên tắc mạch cơ bản để tạo điều kiện cho sinh viên nắm vững các nội dung đào tạo điện khác nhau.
Tóm lại, bộ dụng cụ thí nghiệm "Lý thuyết mạch điện" là một bộ thiết bị giảng dạy thí nghiệm điện toàn diện, an toàn, đáng tin cậy và dễ sử dụng, có thể đáp ứng nhu cầu giảng dạy của nhiều môn học, giúp sinh viên hiểu sâu hơn về các nguyên tắc mạch và nâng cao khả năng vận hành. 1.2 Đặc điểm
Thiết kế tiên tiến: Bàn thí nghiệm áp dụng các khái niệm thiết kế tiên tiến, và các bảng thí nghiệm có thể được thay thế tự do để thích ứng với các yêu cầu đào tạo khác nhau.
Dụng cụ độ chính xác cao: Các dụng cụ thí nghiệm có độ chính xác cao, và tất cả nguồn điện và dụng cụ đều có hệ thống bảo vệ an toàn cá nhân đáng tin cậy.
Ứng dụng rộng rãi: Phù hợp cho việc giảng dạy các khóa học như "Lý thuyết cơ bản về kỹ thuật điện" và "Công nghệ điện". Nhờ khả năng mở rộng tốt, nó cũng có thể được sử dụng cho các nội dung đào tạo khác.
Sơ đồ và ký hiệu rõ ràng: Mặt trước của hộp treo thí nghiệm được trang bị sơ đồ và ký hiệu để giúp sinh viên hiểu rõ hơn về thiết kế mạch.
Chế độ mạch đơn vị: Mạch thí nghiệm được thiết kế theo chế độ mạch đơn vị. Mỗi mạch đơn vị được xây dựng dựa trên các nguyên tắc mạch cơ bản, giúp sinh viên dễ dàng nắm vững các nội dung đào tạo điện khác nhau.
II. Thông số hiệu suất
Nguồn điện đầu vào: ba pha ba dây 220V±10% 50Hz
Trọng lượng: 86Kg
Tổng công suất máy: < 2.0KVA
Điều kiện làm việc: Nhiệt độ môi trường: -10℃～+40℃ Độ ẩm tương đối: <85% (25℃)
Kích thước: 1400mm*520mm*1280mm
III. Danh sách linh kiện và giới thiệu chi tiết
3.1 Các bộ phận chính
Số Tên
1 Hộp treo bảng điều khiển
2 Hộp nguồn
3.2 Các bộ phận của hộp nguồn
Số Tên
1 Cầu dao
2 Nút khẩn cấp
3 Mô-đun đầu ra AC ba pha 380V
4 Mô-đun đầu ra AC ba pha 12V
5 Mô-đun đầu ra AC một pha 5/12V
6 Mô-đun đầu ra DC 5/12V
7 Mô-đun nguồn điện DC ổn định điều chỉnh được 0-36V
8 Mô-đun ổ cắm điện sáu lỗ kiểu Châu Âu
3.3 Danh sách cấu hình thiết bị
Số Tên Số lượng
Linh kiện 1 Mô-đun điốt 500W 1
Linh kiện 2 Mô-đun định luật chồng chất 1
Linh kiện 3 Mô-đun điện trở 1
Linh kiện 4 Mô-đun định luật tương hỗ 1
Linh kiện 5 Mô-đun cuộn cảm 1
Linh kiện 6 Mô-đun phân tích công suất ba pha 1
Linh kiện 7 Mô-đun kiểm tra dòng điện và điện áp AC 1
Linh kiện 8 Mô-đun thay thế tương đương sao-tam giác điện trở 1
Linh kiện 9 Mô-đun kiểm tra dòng điện và điện áp DC 1
Linh kiện 10 Biến trở Mô-đun 1
Thành phần 11 Mô-đun máy phát chức năng 1
Thành phần 12 Mô-đun tụ điện 1
Thành phần 13 Mô-đun Kirchhoff 1
Thành phần 14 Mô-đun Định luật Thevenin và Norton 1
Thành phần 15 Mô-đun Định luật Ohm
Mô-đun 1
Thành phần 16 Mô-đun chia áp suất và shunt 1
3.4 Phụ kiện
Số Tên Số lượng
1 Dây điện 4mm 1 mét đầu đôi màu xanh dương 2
2 Dây điện 4mm 1 mét đầu đôi màu xanh lá cây 2
3 Dây điện 4mm 1 mét đầu đôi màu đen 10
4 Dây điện 4mm 1 mét đầu đôi màu đỏ 10
5 Dây điện 4mm 1 mét đầu đôi màu vàng 10
6 Dao động ký 1
7 Đồng hồ vạn năng kỹ thuật số 1
8 Ổ cắm chuyển đổi 1
9 Bộ điều chỉnh điện áp tự động ba pha 1
IV. Danh sách thí nghiệm
Thí nghiệm 1 Kiểm chứng Định luật Ohm
Thí nghiệm 2 Đặc tính điện trở
Thí nghiệm 3 Điện dung Đặc tính
Thí nghiệm 4: Đặc tính cuộn cảm
Thí nghiệm 5: Kiểm chứng định luật Kirchhoff
Thí nghiệm 6: Kiểm chứng đặc tính phân chia điện áp và dòng điện song song của điện trở
Thí nghiệm 7: Kiểm chứng chuyển đổi tương đương sao-tam giác bằng điện trở
Thí nghiệm 8: Tính toán công suất
Thí nghiệm 9: Kiểm chứng nguyên lý chồng chất
Thí nghiệm 10: Kiểm chứng định lý Thevenin và định lý Norton
Thí nghiệm 11: Kiểm chứng định lý tương hỗ
Thí nghiệm 12: Phương trình nút
Thí nghiệm 13: Phương trình vòng
