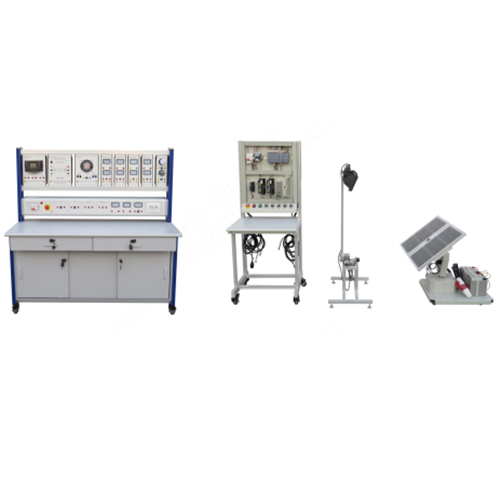

SMTG331EThiết bị đào tạo hệ thống phát điện năng lượng mặt trời Thiết bị đào tạo giảng dạy Thiết bị đào tạo năng lượng tái tạo 1 Giới thiệu 1.1 Tổng quan Hệ thống đào tạo này mô phỏng quá trình sản xuất điện từ gió và mặt trời, cho phép sinh viên học cách sản xuất điện từ gió và mặt trời. Máy phát điện chạy bằng sức gió được dẫn động bằng quạt, tấm pin năng lượng mặt trời được dẫn động bằng đèn halogen kim loại công suất cao. Thiết bị đào tạo này giúp rèn luyện kỹ năng thực hành cho sinh viên, phù hợp cho các trường đại học kỹ thuật, viện đào tạo và trường kỹ thuật. 1.2 Tính năng (1) Thiết bị đào tạo này sử dụng kết cấu cột nhôm, tích hợp đồng hồ đo bên trong, có bánh xe vạn năng ở phía dưới, dễ dàng di chuyển. (2) Thiết bị có thể thực hiện nhiều mạch và linh kiện thí nghiệm, sinh viên có thể kết hợp chúng thành các mạch khác nhau, thực hiện các thí nghiệm và nội dung đào tạo khác nhau. (3) Bàn làm việc đào tạo có hệ thống bảo vệ an toàn. 2 Giới thiệu hệ thống Hệ thống này có thể được chia thành bốn phần: hệ thống phát điện quang điện, hệ thống điều khiển, hệ thống biến tần. Hệ thống điều khiển bao gồm bộ điều khiển quang điện và bộ điều khiển theo dõi. Hệ thống biến tần được cấu thành từ biến tần và bộ tải. 1. Hệ thống phát điện quang điện: Hệ thống này sử dụng 2 tấm pin năng lượng mặt trời 30W, có thể kết nối nối tiếp hoặc song song tùy theo áp suất hệ thống. Bộ đèn năng lượng mặt trời mô phỏng bao gồm hai đèn halogen kim loại, có thể điều chỉnh vị trí tương đối với tấm pin quang điện, để mô phỏng vị trí đèn năng lượng mặt trời và trình diễn. Nhóm ắc quy: Bao gồm 2 tấm pin 12V/40AH, có thể kết nối song song sử dụng như hệ thống 12V200AH, hoặc kết nối nối tiếp như hệ thống 24V/100AH, giúp hiểu sâu hơn về ắc quy. 2. Hộp treo bộ điều khiển: Hộp treo này sử dụng bộ điều khiển sạc loại công nghiệp, có thể điều khiển máy phát điện gió và máy phát điện quang điện sạc ắc quy. Với bảng hiển thị LCD, bạn có thể kiểm tra thông số kỹ thuật của hệ thống và tự cài đặt. Có chức năng ngăn ngừa quá tải, quá dòng. 3. Hộp treo biến tần: Sử dụng biến tần nhận dạng tần số thông minh 12V/24V, điện áp đầu ra là AC220V, công suất hoạt động liên tục là 600W, công suất hoạt động cực đại là 1000W. Hiệu suất quay >90%, tự động báo động điện áp thấp. 4. Hộp công tơ: Hiển thị điện áp máy phát, dòng điện máy phát, điện áp sạc, dòng điện sạc, điện áp biến tần, dòng điện biến tần theo thời gian thực. 5. Hộp treo tải đầu cuối: Chứa bóng đèn sợi đốt, tiết kiệm năng lượng và quạt trục, dùng để kiểm tra tải dòng điện xoay chiều 220V từ biến tần. 6. Có thể thực hiện hơn 20 thí nghiệm.
