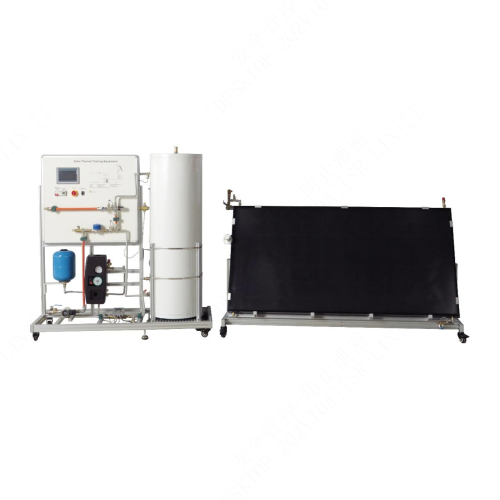

SMTG1012 Thiết bị đào tạo năng lượng mặt trời nhiệt, thiết bị giáo dục, đào tạo kỹ năng kỹ thuật, hệ thống đào tạo năng lượng tái tạo. 1. Giới thiệu sản phẩm 1.1 Mô tả sản phẩm Thiết bị thu năng lượng mặt trời là thiết bị thí nghiệm dùng để nghiên cứu nhiệt năng mặt trời. Nó có thể đo và thu thập nhiệt độ, lưu lượng, áp suất và các dữ liệu khác, đồng thời thực hiện truyền dữ liệu. Thiết bị hỗ trợ vận hành tại chỗ và từ xa bằng phần mềm. Nó có thể mô phỏng toàn bộ quá trình sản xuất, lưu trữ và vận chuyển nước nóng sinh hoạt. 1.2 Đặc điểm sản phẩm 1. Thiết bị thí nghiệm nghiên cứu nhiệt năng mặt trời (bình nước nóng năng lượng mặt trời đơn 200L, diện tích thu 2.2m²) 2. Vận hành tại chỗ và từ xa bằng phần mềm 3. Thu thập nhiều dữ liệu đo (nhiệt độ, lưu lượng, áp suất, v.v.) và truyền dữ liệu. 4. Phân tích kinh tế kỹ thuật và môi trường. 5. Cân bằng nhiệt, kích thước và tính hợp lý của các thành phần. 6. Kết nối dây điện và đường ống. 7. Thiết bị thu năng lượng mặt trời di động. 2. Thông số kỹ thuật 2.1 Thông số kỹ thuật Bơm tăng áp tuần hoàn ba tốc độ: tự động khởi động và dừng, DC24V, 50~85W, 25~35L/phút Bộ truyền tín hiệu nhiệt độ: đầu vào DC24V, -50~150℃, đầu ra 4~20mA Bộ thu dạng tấm phẳng (màng màu xanh): diện tích hấp thụ 2 mét vuông 1X2m Bể chứa nước: 150L 2.2 Kích thước và trọng lượng Kích thước 1: 1630mm*680mm*1840mm Trọng lượng 1: 156kg Kích thước 2: 2230mm*830mm*1450mm Trọng lượng 2: 127kg 3. Các thành phần sản phẩm 3.1 Các bộ phận chính của sản phẩm STT Tên 1 Màn hình cảm ứng 2 Cầu dao 3 Đồng hồ đo điện năng 4 Công tắc tải 5 Giao diện cáp mạng 6 Sơ đồ hệ thống 7 Van chuyển mạch nước sinh hoạt 8 Cảm biến nhiệt độ nước hỗn hợp đầu ra 9 Van trộn nhiệt độ không đổi 10 Van xả nước lạnh 11 Đồng hồ đo nước lạnh 12 Cảm biến nhiệt độ nước lạnh 13 Bình giãn nở 14 Van an toàn tuần hoàn 15 Van đầu vào nước lạnh, bộ lọc 16 Van một chiều nước lạnh 17Bơm tăng áp nước lạnh 18 Trạm bơm năng lượng mặt trời (bao gồm bơm tuần hoàn, đồng hồ đo áp suất, van một chiều) 19 Đồng hồ đo nhiệt 20 Van an toàn đầu vào nước lạnh 21 Van chuyển mạch đầu vào tuần hoàn 22 Cảm biến nhiệt độ đầu ra bể nước 23 Van xả bể nước 24 Bể nước 25 Van xả bộ thu 26 Van chuyển mạch thủ công đầu ra nước bộ thu 27 Cảm biến cường độ ánh sáng 28 Cảm biến nhiệt độ đầu ra nước bộ thu 29 Bộ thu năng lượng mặt trời 30 Van an toàn bộ thu 31 Cảm biến nhiệt độ đầu vào nước bộ thu 32 Van chuyển mạch thủ công đầu vào nước bộ thu 3334 Van một chiều 35 Đồng hồ đo áp suất 36 Bơm tuần hoàn 37 Van điều chỉnh lưu lượng bơm tuần hoàn 38 Van điều khiển bằng tay 1 39 Van điều khiển bằng tay 3 40 Cửa xả chất lỏng tuần hoàn 41 Cửa nạp chất lỏng tuần hoàn 42 Giao diện bình giãn nở 43 Van an toàn 3.2 Phụ kiện sản phẩm STT Tên 1 Ống thổi 2 Dây nối dài 3 Cáp mạng 4 Phích cắm chống thấm nước công nghiệp 5 Đĩa USB phần mềm 4. Danh sách cấu hình sản phẩm Tên Số lượng 1 Màn hình cảm ứng 1 2 Cầu dao 1 3 Đồng hồ đo điện 1 4 Công tắc tải 1 5 Giao diện cáp mạng 1 6 Sơ đồ hệ thống 1 7 Đồng hồ đo nước lạnh 1 8 Bình giãn nở 1 9 Van một chiều 4 10 Bơm tăng áp 1 11 Đồng hồ đo nhiệt 1 12 Van trộn 1 13 Van xả 3 14 Bồn chứa nước 1 15 Van chuyển mạch thủ công 9 16 Cảm biến ánh sáng 1 17 Bộ thu năng lượng mặt trời 1 18 Đồng hồ đo áp suất 1 19 Bơm tuần hoàn 1 5. Danh sách thí nghiệm hướng dẫn sử dụng sản phẩm (1) Thí nghiệm kết nối ống xếp (2) Thí nghiệm cấp nước cho bồn chứa nước (3) Thí nghiệm cấp nước cho bộ thu năng lượng mặt trời (4) Thí nghiệm tăng áp bằng bơm tăng áp (5) Thí nghiệm nhiệt độ nước đầu ra (6) Vận hành thủ công trạm bơm năng lượng mặt trời (7) Thí nghiệm tự vận hành máy sưởi bồn nước (8) Thí nghiệm tuần hoàn chế độ tự động (9) Vận hành dữ liệu cảm biến (10) Thí nghiệm thoát nước
