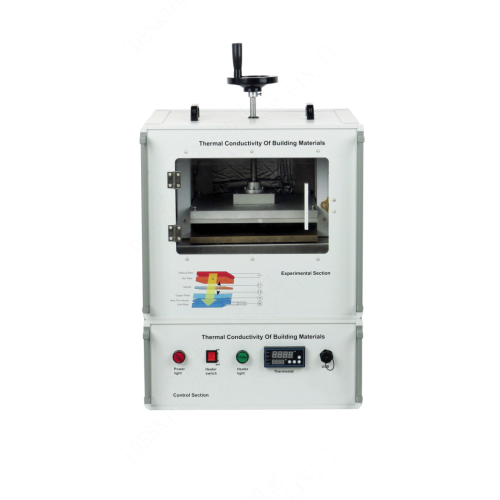

SMTH-ZT10 Tài liệu giảng dạy về độ dẫn nhiệt của vật liệu xây dựng - Bộ tài liệu hướng dẫn đào tạo về truyền nhiệt - Thiết bị đào tạo về truyền nhiệt1. Giới thiệu về thiết bị
1.1 Tổng quan
Cách nhiệt trong quy hoạch xây dựng là một nhánh của vật lý xây dựng sử dụng các biện pháp thích hợp (như thiết kế cấu kiện) để đạt được khí hậu trong nhà thoải mái quanh năm trong khi tiêu thụ ít năng lượng. Điều này đạt được bằng cách sử dụng vật liệu xây dựng có điện trở nhiệt cao và độ truyền bức xạ nhiệt thấp. Tất cả các mẫu đều có cùng kích thước và được đặt giữa một tấm gia nhiệt và một tấm làm mát bằng nước. Một thiết bị kẹp đảm bảo áp suất tiếp xúc và tiếp xúc nhiệt lặp lại.
Tấm gia nhiệt được làm nóng bằng một tấm gia nhiệt điện và tấm làm mát được làm mát bằng nước. Các cảm biến đo nhiệt độ ở đầu vào và đầu ra của nước làm mát và ở giữa hai tấm. Nhiệt độ của tấm gia nhiệt phía trên mẫu và tấm làm mát phía dưới mẫu được thiết lập bằng phần mềm đi kèm. Hệ thống điều khiển nhiệt độ đảm bảo nhiệt độ không đổi. Lưu lượng nhiệt giữa tấm gia nhiệt và tấm làm mát đi qua mẫu và được đo bằng một cảm biến mật độ lưu lượng nhiệt chuyên dụng. Toàn bộ vỏ thiết bị (bao gồm cả nắp) được cách nhiệt để đảm bảo điều kiện môi trường ổn định. Các giá trị đo được truyền trực tiếp đến PC qua USB và sau đó có thể được phân tích bằng phần mềm đi kèm. 1.2 Đặc điểm
(1) Bệ thí nghiệm được trang bị các vật liệu xây dựng có tính chất khác nhau để so sánh và nghiên cứu độ dẫn nhiệt.
(2) Bệ thí nghiệm được trang bị hệ thống điều khiển nhiệt độ để đảm bảo nhiệt độ ổn định trong suốt quá trình thí nghiệm.
(3) Bệ thí nghiệm được trang bị giá đỡ mẫu để đảm bảo các điều kiện thí nghiệm giống nhau được cung cấp cho các mẫu thí nghiệm khác nhau.
(4) Vỏ của bệ thí nghiệm được cách nhiệt toàn bộ để tránh ảnh hưởng của sự chênh lệch nhiệt độ bên ngoài đến kết quả thí nghiệm.
(5) Các dữ liệu đại lượng vật lý khác nhau trong quá trình thí nghiệm trên bệ thí nghiệm cũng có thể được truyền đến máy tính thông qua giao diện USB để xử lý tiếp (máy tính phải do người dùng tự cung cấp).
2. Thông số kỹ thuật
Nguồn điện đầu vào: một pha 230V, 50Hz
Kích thước: 1130mm x 630mm x 810mm
Trọng lượng: 85KG
3. Danh sách linh kiện và giới thiệu chi tiết
3.1 Các bộ phận chính
STT Tên
1 Vỏ máy
2 Tay cầm
3 Núm vặn
4 Ốc vít
5 Cửa kính Plexiglas
6 Tấm gia nhiệt
7 Tấm nhôm
8 Tấm đồng
9 Bình chứa nước
10 Dây cáp kết nối
11 Đầu vào nước làm mát
12 Đầu ra nước làm mát
3.2 Các bộ phận của hộp nguồn
STT Tên
1 Đèn báo nguồn
2 Công tắc máy sưởi
3 Đèn báo chế độ sưởi
4 Bộ điều nhiệt
5 Cổng USB
6Vỏ máy
7 Lỗ thông hơi
8 Cáp kết nối
9 Nguồn điện chính
4. Danh sách thí nghiệm
Thí nghiệm 1: Kiểm tra độ dẫn nhiệt của tấm acrylic
Thí nghiệm 2: Kiểm tra độ dẫn nhiệt của tấm bần
Thí nghiệm 3: Kiểm tra độ dẫn nhiệt của ván dăm
Thí nghiệm 4: Kiểm tra độ dẫn nhiệt của plexiglass (PMMA)
Thí nghiệm 5: Kiểm tra độ dẫn nhiệt của polystyrene giãn nở
Thí nghiệm 6: Kiểm tra độ dẫn nhiệt của Armaflex
Thí nghiệm 7: Kiểm tra độ dẫn nhiệt của khung vật liệu dạng hạt (khay hạt)
Thí nghiệm 8: Kiểm tra độ dẫn nhiệt của tấm thạch cao
