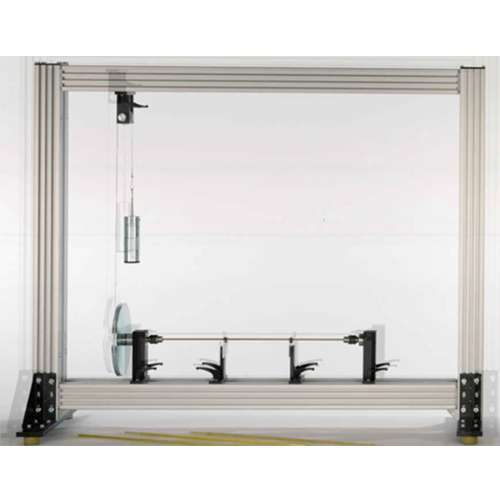

SMTM2030 Mô hình huấn luyện cơ khí về sự xoắn của thanh và ống, thiết bị giảng dạy, dụng cụ học tập.I. Tổng quan
Thiết bị này dành cho khoa kỹ thuật cơ khí hoặc kỹ thuật cơ khí trong trường đại học, dùng cho các chuyên ngành Cơ học Lý thuyết và Ứng dụng, Cơ học Kỹ thuật, Cơ học Vật rắn và các khoa liên quan đến cơ khí khác.
Thiết bị được sử dụng để nghiên cứu mô men xoắn và độ cứng xoắn trong thanh và ống. Nó được sử dụng với Khung đế Đa năng ST305 hoặc Khung kết cấu Đa năng (được cung cấp riêng).
Thiết bị có hai cột gắn vào khung đế. Một đầu của mẫu được kẹp vào một trong các cột. Một cần gạt có thể được kẹp vào mẫu ở chiều dài thử nghiệm từ cột thứ nhất để đo góc xoắn. Một ròng rọc để treo tải có thể được xoay tự do trong cột thứ hai. Đầu còn lại của mẫu được kẹp vào ròng rọc. Việc đo góc xoắn được thực hiện bằng đồng hồ đo trên cần gạt, và mô men xoắn được đo bằng tải trọng và đường kính ròng rọc. Sách hướng dẫn sử dụng cũng được bao gồm.
II. Thông số kỹ thuật
Cấu trúc: nhôm
Đáy có đế cao su điều chỉnh được để điều chỉnh chiều cao.
Tổng trọng lượng dưới 200kg.
Môi trường làm việc: -10℃~40℃, Độ ẩm <85%
III. Các thí nghiệm điển hình
Mối quan hệ giữa chiều dài mẫu, mômen xoắn và độ lệch góc
Hành vi của các mẫu vật liệu và tiết diện khác nhau
So sánh độ lệch góc ở các thanh rỗng và thanh đặc tương tự.
Mômen quán tính cực.
