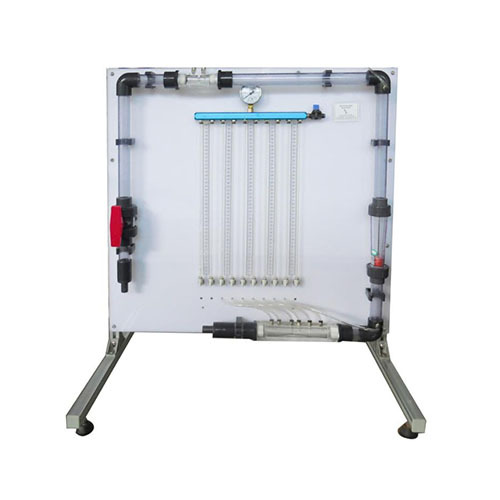

SMTF138 Thiết lập đồng hồ đo Venturi Thiết bị đào tạo kỹ thuật chất lỏng Thiết bị giáo dục Thiết bị giảng dạy(I) Mục đích thí nghiệm
1. Tìm hiểu về thiết bị và nguyên lý thí nghiệm của lưu lượng kế Venturi và lưu lượng kế tấm tiết diện.
2. Vẽ đường cong chênh lệch áp suất và mối quan hệ lưu lượng, xác nhận giá trị hệ số xả μ của lưu lượng kế Venturi và lưu lượng kế tấm tiết diện.
(II) Nguyên lý thí nghiệm
Lưu lượng kế Venturi được ứng dụng rộng rãi trong lưu lượng kế thông thường trong ống công nghiệp, bao gồm ba bộ phận: phần co, ống Venturi và bộ khuếch tán. Do sự co thắt của phần nước, năng lượng dòng chảy của mặt cắt ngang ống Venturi tăng lên, năng lượng thế năng giảm xuống, dẫn đến chênh lệch áp suất giữa phần trước và phần sau của phần co, tạo ra chênh lệch thế năng lớn hơn. Chênh lệch thế năng này có thể được tính toán bằng đồng hồ đo áp suất vi sai.
Nguyên lý của lưu lượng kế tấm lỗ giống như lưu lượng kế Venturi, theo phương trình năng lượng và nguyên lý bề mặt khí áp sẽ có được phương trình dòng chảy của lưu lượng kế Venturi (lưu lượng kế tấm lỗ) Bất kể tổn thất đầu:
,
Trong số đó:
Đối với máy đo Venturi:
Đối với lưu lượng kế dạng tấm lỗ:
Theo thiết bị thí nghiệm, giá trị thực Qreal của ống có thể được đo bằng phương pháp thể tích hoặc bằng lưu lượng kế điện tử.
Trong lưu lượng chất lỏng thực tế, do sự tồn tại của điện trở, dòng nước chảy qua lưu lượng kế Venturi (hoặc lưu lượng kế tấm lỗ) sẽ bị mất năng lượng, do đó lưu lượng thực Qreal sẽ nhỏ hơn Qideal. Vì vậy, trong ứng dụng thực tế, cần phải điều chỉnh lưu lượng thực đo được và tỷ lệ lưu lượng chất lỏng lý tưởng được gọi là hệ số xả.Vì thế
Vì thế
