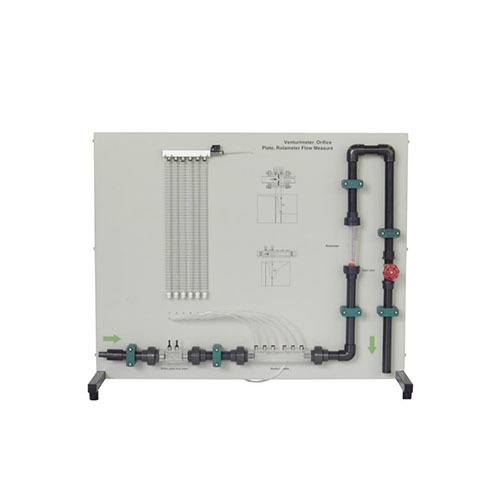

SMTF3107 Thiết bị đo lưu lượng Venturimeter, Orifice Plate, Rotameter Thiết bị thí nghiệm kỹ thuật chất lỏng Thiết bị giảng dạy Thiết bị đào tạo nghề1. Giới thiệu về thiết bị
1.1 Tổng quan
Trong kỹ thuật thủy lực, lưu lượng là một thông số quan trọng. Lưu lượng là lượng chất lỏng chảy qua tiết diện hiệu dụng của một đường ống kín hoặc kênh hở trên một đơn vị thời gian, còn được gọi là lưu lượng tức thời. Khi lượng chất lỏng được biểu thị bằng thể tích, nó được gọi là lưu lượng thể tích; khi lượng chất lỏng được biểu thị bằng khối lượng, nó được gọi là lưu lượng khối lượng. Thể tích chất lỏng chảy qua một tiết diện nhất định của đường ống trên một đơn vị thời gian được gọi là lưu lượng thể tích của tiết diện. Nó được gọi là lưu lượng và thường được ký hiệu là Q. Cách đo lưu lượng trong đường ống là một câu hỏi đáng để tìm hiểu. Đo lưu lượng đòi hỏi phải sử dụng lưu lượng kế. Do đó, chúng ta cần hiểu và nắm rõ nguyên lý đo lường và phương pháp sử dụng của các loại lưu lượng kế khác nhau.
Lưu lượng kế Venturi, lưu lượng kế đĩa lỗ, lưu lượng kế rotor là một thiết bị được sử dụng để minh họa nguyên lý và phương pháp sử dụng của các loại lưu lượng kế khác nhau. Thiết bị này chủ yếu bao gồm ba loại lưu lượng kế khác nhau và một đồng hồ đo chênh lệch áp suất nhiều ống.
1.2 Tính năng
(1) Cấu trúc của thiết bị thí nghiệm sử dụng vật liệu bền chắc và chống ăn mòn, đảm bảo thiết bị chắc chắn và bền bỉ.
(2) Thiết bị thí nghiệm được thiết kế theo dạng mô-đun. Ưu điểm của thiết kế này giúp người dùng hiểu rõ hơn về các nguyên lý và phương pháp thí nghiệm.
(3) Thiết bị thí nghiệm được trang bị mô-đun thí nghiệm trực quan, giúp người dùng quan sát tốt hơn các hiện tượng thí nghiệm.
(4) Thiết bị thí nghiệm được trang bị nhiều loại mô-đun thí nghiệm khác nhau, làm phong phú thêm các loại hình thí nghiệm có thể được khám phá.
2. Thông số kỹ thuật
Kích thước: 1,18m x 0,53m x 1,04m
Trọng lượng: 46kg
Điều kiện hoạt động: Nhiệt độ môi trường -10℃～+40℃; độ ẩm tương đối < 85% (25℃)
3. Danh sách linh kiện và giới thiệu chi tiết
3.1 Linh kiện chính
Số hiệu
1 Công tắc van xả
2 Đồng hồ đo chênh áp sáu ống
3 Đồng hồ đo lưu lượng lỗ
4 Khung thí nghiệm
5 Lỗ đo
6 Đồng hồ đo lưu lượng rotor
7 Van điều khiển lưu lượng
8 Đồng hồ đo lưu lượng Venturi
3.2 Danh sách cấu hình thiết bị
Số hiệu Số lượng
Linh kiện 1 Đồng hồ đo lưu lượng Venturi 1
Linh kiện 2 Đồng hồ đo lưu lượng rotor 1
Linh kiện 3 Đồng hồ đo lưu lượng lỗ 1
Linh kiện 4 Đồng hồ đo chênh áp nhiều ống 1
Linh kiện 5 Van điều khiển lưu lượng 1
4. Danh sách thí nghiệm
Thí nghiệm 1 minh họa thí nghiệm vận hành đường ống của lưu lượng kế Venturi, lưu lượng kế đĩa lỗ và lưu lượng kế rotor
Thí nghiệm 2 minh họa thí nghiệm đo lưu lượng đường ống bằng lưu lượng kế đĩa lỗ
Thí nghiệm 3 minh họa thí nghiệm đo lưu lượng đường ống bằng lưu lượng kế Venturi
Thí nghiệm 4 minh họa thí nghiệm đo lưu lượng đường ống bằng lưu lượng kế rotor
Thí nghiệm 5 minh họa thí nghiệm nghiên cứu phân phối áp suất bằng lưu lượng kế Venturi
Thí nghiệm 6 minh họa thí nghiệm nghiên cứu hệ số lưu lượng bằng lưu lượng kế đĩa lỗ
Thí nghiệm 7 minh họa thí nghiệm hiệu chuẩn các lưu lượng kế khác bằng lưu lượng kế rotor
